Co to jest wtryskarka do tworzyw sztucznych?

Co to jest Maszyna do wtrysku tworzyw sztucznych ?

Wtryskarka do tworzyw sztucznych to przemysłowe urządzenie produkcyjne, które podgrzewa stałą żywicę z tworzywa sztucznego do stanu stopionego, a następnie wtłacza stopiony materiał do zamkniętej formy stalowej pod kontrolowanym ciśnieniem, gdzie schładza się i zestala w gotową część w ciągu kilku sekund do kilku minut. Ta kategoria sprzętu jest bardziej formalnie znana jako wtryskarka i znajduje się w centrum nowoczesnych maszyn do formowania tworzyw sztucznych stosowanych na liniach produkcyjnych branży motoryzacyjnej, opakowań, elektroniki, sprzętu gospodarstwa domowego i towarów konsumpcyjnych.

Podstawowym zadaniem każdej maszyny do formowania tworzyw sztucznych jest przekształcanie surowych granulek żywicy w powtarzalną, spójną wymiarowo część, cykl po cyklu, bez zmiany oprzyrządowania pomiędzy partiami. Pojedyncza forma zamontowana w jednostce zaciskowej może wyprodukować tysiące niemal identycznych części, co jest jednym z powodów, dla których formowanie wtryskowe pozostaje podstawową metodą produkcji wielkoseryjnych komponentów z tworzyw sztucznych w tak wielu gałęziach przemysłu.

Maszyny w tej kategorii są zwykle dobierane na podstawie siły zwarcia wyrażonej w tonach oraz wielkości wtrysku, która opisuje, ile stopionego tworzywa sztucznego może dostarczyć jednostka wtryskowa w jednym cyklu. Siła zacisku w popularnych modelach wtryskarek do tworzyw sztucznych może wynosić od poniżej 100 ton w przypadku małych precyzyjnych elementów, takich jak złącza i zaślepki, aż do 3000 ton do dużych części, takich jak palety, pojemniki i panele karoserii samochodów.

Jak działa wtryskarka do tworzyw sztucznych?

Każdy cykl prasy do formowania wtryskowego przebiega według tej samej czteroetapowej sekwencji, niezależnie od tego, czy maszyna jest małą precyzyjną jednostką, czy prasą o dużym tonażu zbudowaną do dużych części przemysłowych. Zrozumienie każdego etapu pomaga wyjaśnić, dlaczego czas cyklu, siła mocowania i jakość części są tak ściśle powiązane.

Etap mocowania

Zespół zaciskowy zamyka i blokuje razem dwie połówki formy, wywierając siłę wystarczającą do utrzymania formy zamkniętej pod naciskiem tworzywa sztucznego, które ma być wtryskiwane. Jest to etap, w którym siła mocowania, omówiona szczegółowo poniżej, staje się czynnikiem decydującym o tym, jak dużą lub grubą część może obsłużyć maszyna.

Etap wtrysku

Obracająca się śruba wewnątrz podgrzewanego cylindra topi granulki stałej żywicy i wypycha stopione tworzywo sztuczne przez dyszę do wnęki formy. Ciśnienie wtrysku i prędkość wtrysku są dopasowywane do materiału i geometrii części, dzięki czemu wnęka wypełnia się równomiernie, zanim tworzywo sztuczne zacznie się stygnąć.

Etap chłodzenia

Po zapełnieniu wnęki forma nadal utrzymuje część, podczas gdy ciepło jest odprowadzane przez kanały chłodzące wewnątrz formy. Chłodzenie jest zazwyczaj najdłuższym pojedynczym etapem cyklu, a grubość ścianki ma bezpośredni wpływ na czas trwania cyklu, co pokazano na wykresie czasu cyklu w dalszej części tego artykułu.

Etap wyrzutowy

Gdy część ostygnie na tyle, aby utrzymać swój kształt, jednostka zaciskowa otwiera się, a kołki wypychające wypychają gotową część z formy. Następnie maszyna resetuje się i sekwencja powtarza się przy następnym strzale.

Rodzaje maszyn do formowania tworzyw sztucznych dostępnych obecnie

Producenci wyposażenia maszyn do formowania tworzyw sztucznych zazwyczaj grupują maszyny według sposobu napędzania jednostek zaciskowych i wtryskowych. Cztery poniższe kategorie obejmują większość tego, co jest obecnie używane w warunkach produkcyjnych, a wiele linii maszyn dzieli się również na specjalistyczne serie, takie jak konstrukcje z dwiema płytami dociskowymi, linie o dużej prędkości i systemy dwukolorowe zbudowane dla części, które łączą dwa materiały w jednym cyklu.

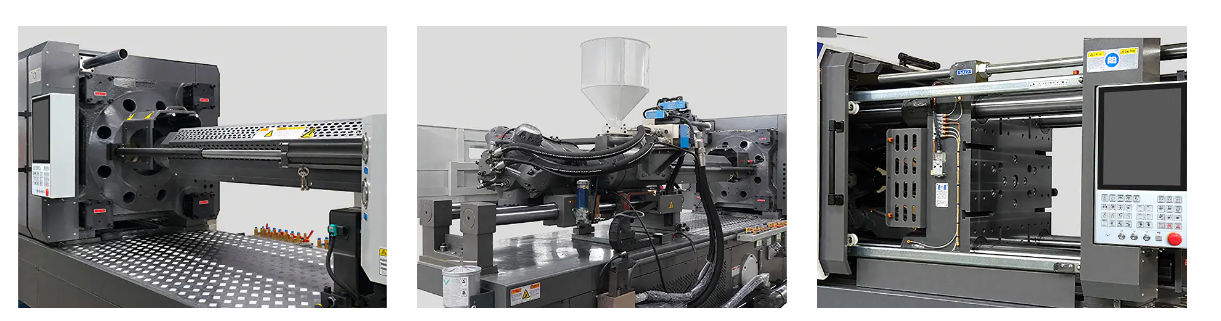

Kluczowe elementy wnętrza maszyny do formowania wtryskowego tworzyw sztucznych

Niezależnie od rodzaju napędu, linia do formowania tworzyw sztucznych w maszynie zależy od tego, czy współpracują ze sobą te same podstawowe elementy składowe. Wiedza o działaniu każdej części ułatwia przeczytanie arkusza specyfikacji maszyny i porównanie modeli przed przystąpieniem do projektowania układu produkcyjnego.

• Jednostka wtryskowa : lej zasypowy, podgrzewana beczka i ślimak, który topi granulki żywicy i wpycha stopione tworzywo sztuczne do formy.
• Jednostka zaciskowa : płyty dociskowe, drążki kierownicze oraz mechanizm dźwigniowy lub hydrauliczny, który utrzymuje formę zamkniętą podczas wtrysku.
• Pleśń : oprzyrządowanie kształtujące część, zamontowane pomiędzy nieruchomą i ruchomą płytą dociskową.
• System sterowania : panel operatora i sterownik zarządzający temperaturą, ciśnieniem, prędkością i czasem na każdym etapie.
• Układ napędowy : pompa hydrauliczna, serwomotor lub silnik elektryczny, który napędza ruch zaciskania i wtrysku.
• Układ chłodzenia : kanały wodne lub olejowe wewnątrz formy i wokół beczki, które usuwają ciepło podczas cyklu.
• System wyrzutowy : szpilki lub płytki, które wypychają gotową część z formy po jej ostygnięciu.

Tolerancje obróbki precyzyjnego formowania wtryskowego zależą w dużej mierze od dopasowania tych systemów do części, dlatego też wybór komponentów ma tak samo duże znaczenie, jak całkowity tonaż maszyny.

Zrozumienie siły zwarcia w maszynach formierskich

Siła zwarcia to siła, jaką wywiera maszyna, aby utrzymać dwie połówki formy zamknięte podczas wtryskiwania stopionego tworzywa sztucznego pod ciśnieniem. Jeśli siła zwarcia jest zbyt mała dla danej części, forma może lekko pęknąć podczas wtrysku, powodując wyciek cienkiego tworzywa sztucznego wzdłuż linii podziału, co jest wadą powszechnie znaną jako wypływka.

Siłę zwarcia mierzy się zwykle w tonach i jest ona ściśle powiązana z przewidywaną powierzchnią formowanej części oraz ciśnieniem wtrysku wymaganym przez materiał. Większe, bardziej płaskie części zazwyczaj wymagają większej siły mocowania niż małe części o głębokich ściankach i podobnej objętości.

Jak pokazuje wykres, typowa maszyna do formowania tworzyw sztucznych ma skalę od dołu 300 ton do kompaktowych maszyn stosowanych na małych częściach, aż do 1600 do 3000 ton asortyment zarezerwowany dla bardzo dużych komponentów, takich jak palety, duże pojemniki i panele nadwozia.

Wyjaśnienie czasu cyklu formowania wtryskowego

Czas cyklu to całkowity czas potrzebny do zakończenia jednej pełnej sekwencji zaciskania, wtryskiwania, chłodzenia i wyrzucania. Jest to jedna z głównych wielkości używanych do oszacowania, ile części maszyna może wyprodukować w ciągu jednej zmiany.

Chłodzenie zwykle ma największy udział w czasie cyklu, a grubość ścianki ma największy wpływ na czas trwania chłodzenia, ponieważ ciepło musi uchodzić dalej z grubszej sekcji, zanim część stanie się wystarczająco sztywna, aby ją wyrzucić.

Wokół część o cienkich ściankach 1mm może ostygnąć i wysunąć się w czasie krótszym niż 20 sekund, podczas gdy część z 5mm osiągnięcie tego samego punktu przez ściany może zająć znacznie ponad minutę, nawet na identycznej maszynie.

Typowe zastosowania pras do formowania wtryskowego w różnych gałęziach przemysłu

Produkcja wtryskarek tworzyw sztucznych pojawia się w większej liczbie miejsc, niż większość ludzi zdaje sobie sprawę, od obudowy sprzętu gospodarstwa domowego po wykończenie wnętrza samochodu. Poniższa tabela przedstawia ogólny pogląd na to, gdzie prasy do formowania wtryskowego są najczęściej używane, w oparciu o powszechną praktykę branżową, a nie pojedyncze formalne badanie.

Motoryzacja i transport

Zderzaki, wewnętrzne panele wykończeniowe, deski rozdzielcze i obudowy pod maską są często produkowane na liniach maszyn do formowania tworzyw sztucznych o większym tonażu ze względu na duże rozmiary części i wysokie wymagania wymiarowe.

Opakowania i towary konsumpcyjne

Zakrętki, zamknięcia, cienkościenne pojemniki i artykuły gospodarstwa domowego są zwykle uruchamiane na szybszych maszynach, często napędzanych serwomechanizmami, gdzie wielkość wyjściowa ma równie duże znaczenie jak precyzja części.

Elektronika i AGD

Obudowy, złącza i wsporniki wewnętrzne wymagają wąskich tolerancji i w tym przypadku preferowane są wtryskarki serwo i systemy hybrydowe ze względu na ich powtarzalną kontrolę.

Jak wybrać wtryskarkę do swoich potrzeb produkcyjnych

Wybór odpowiedniej wtryskarki do tworzyw sztucznych rozpoczyna się od części, a nie od katalogu maszyny. O tym, która klasa maszyny pasuje do danego zadania, decyduje zwykle kilka kluczowych czynników.

Jako przybliżony punkt wyjścia, zapotrzebowanie na tonaż jest często szacowane poprzez pomnożenie przewidywanej powierzchni części przez współczynnik ciśnienia związany z materiałem, a następnie dodanie marginesu złożoności części. Przeprowadzenie tych obliczeń z konstruktorem maszyn przed sfinalizowaniem oprzyrządowania pomaga uniknąć wyboru prasy, która jest zbyt mała lub niepotrzebnie przewymiarowana do danego zadania.

Wtryskarki serwo a wtryskarki hydrauliczne

Obydwa typy maszyn wykonują ten sam czteroetapowy cykl opisany wcześniej, ale sposób, w jaki dostarczają siłę zaciskania i wtrysku, różni się na tyle, że wpływa na zużycie energii, precyzję i hałas w hali produkcyjnej.

Dokąd prowadzą wtryskarki hydrauliczne

Układy hydrauliczne zazwyczaj zapewniają dużą surową siłę zwarcia przy mniejszej złożoności konstrukcyjnej, dlatego też prasy o dużym tonażu stosowane do dużych części konstrukcyjnych są nadal powszechnie hydrauliczne lub hybrydowe, a nie w pełni elektryczne.

Dokąd prowadzą wtryskarki serwo

Systemy napędzane serwo dostosowują prędkość silnika do mocy potrzebnej na każdym etapie cyklu, zamiast uruchamiać pompę w sposób ciągły, co zazwyczaj zmniejsza pobór energii i zmniejsza hałas podczas pracy, poprawiając jednocześnie powtarzalność precyzyjnych części.

O Ningbo Highsun Plastic Machinery Co., Ltd.

Siedziba Ningbo Highsun Plastic Machinery Co., Ltd. znajduje się w Parku Naukowo-Technologicznym Beilun w Ningbo, obszarze powszechnie znanym w branży jako centrum produkcji maszyn do tworzyw sztucznych. Fabryka obejmuje ponad 120 000 metrów kwadratowych i zajmuje się produkcją wtryskarek marki HIGHSUN.

Zbudowany blisko 20 lat skoncentrowanego rozwoju i czerpania z więcej niż 50 lat Dzięki doświadczeniu produkcyjnemu przeniesionemu ze swojej spółki-matki firma HIGHSUN Machinery stała się trzecim z największych producentów maszyn do formowania wtryskowego tworzyw sztucznych w Ningbo i jednym z 10 największych producentów maszyn do formowania tworzyw sztucznych w Chinach. Udoskonalone zarządzanie procesami i spójne cele produkcyjne pozostają w centrum uwagi operacyjnej każdej linii produktów.

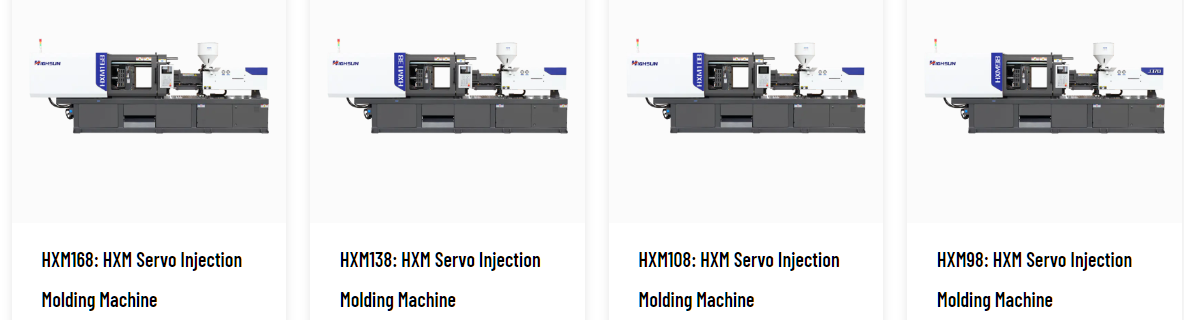

Obecny asortyment produktów obejmuje serie hybryd elektrycznych i olejowych, serie z dwiema płytami dociskowymi, serie o dużej prędkości, serie niezmieszanych dwukolorowych, serie mieszanych dwukolorowych, serie BMC, serie PET i serie PVC, obejmujące siłę zwarcia od 98 ton do 3000 ton . Dostępne są także konfiguracje dostosowane do potrzeb produkcyjnych wykraczających poza standardowe serie.

Highsun działa w oparciu o filozofię skupioną na kliencie, którą wewnętrznie podsumowuje się jako dążenie do doskonałości i perfekcji formowania, a szerszym celem jest zbudowanie wiodącej marki wtryskarek o wysokiej wydajności.
