Wybór maszyny do formowania wtryskowego tworzyw sztucznych zależy od tonażu, typu i dopasowania materiału
Prawo wtryskarka do tworzyw sztucznych to taki, którego siła zwarcia odpowiada przewidywanemu rozmiarowi części, którego jednostka wtryskowa może dostarczyć odpowiednią objętość wtrysku do formy i którego typ napędu (hydrauliczny, hybrydowy lub całkowicie elektryczny) odpowiada precyzji i czasowi cyklu wymaganemu przez dane zadanie. Zacznijmy od tego, że małe precyzyjne części o masie poniżej około 100 gramów zwykle działają na maszynach o wartości znamionowej pomiędzy 50 i 130 ton siły zwarcia, średniej wielkości komponenty konsumenckie i samochodowe zazwyczaj mieszczą się w przedziale od 130 do 500 ton, większe części samochodowe lub przemysłowe często wymagają od 500 do 1300 ton, a części ponadgabarytowe, takie jak palety lub duże kontenery, wymagają maszyn o masie do 3000 ton lub więcej.
Oprócz tonażu, kompatybilności materiałowej, złożoności formy i poziomu automatyzacji na linii produkcyjnej, maszyny do formowania wtryskowego tworzyw sztucznych są praktycznym wyborem. W poniższych sekcjach omówiono bardziej szczegółowo typy maszyn, funkcje podzespołów, dobór tonażu, kwestie materiałowe i praktyki konserwacyjne, poparte wykresami referencyjnymi dla każdego czynnika.
Jak Maszyna do formowania wtryskowego Działa i co robią jego główne części
Wtryskarka formuje części z tworzyw sztucznych, podgrzewając granulki surowej żywicy aż do ich stopienia, a następnie wtłaczając stopioną masę do zamkniętej wnęki formy pod ciśnieniem, utrzymując to ciśnienie podczas schładzania części, a na koniec otwierając formę w celu wyrzucenia gotowego elementu. Cykl ten powtarza się w sposób ciągły podczas produkcji, a czas cyklu różni się w zależności od geometrii części, grubości ścianki i materiału.

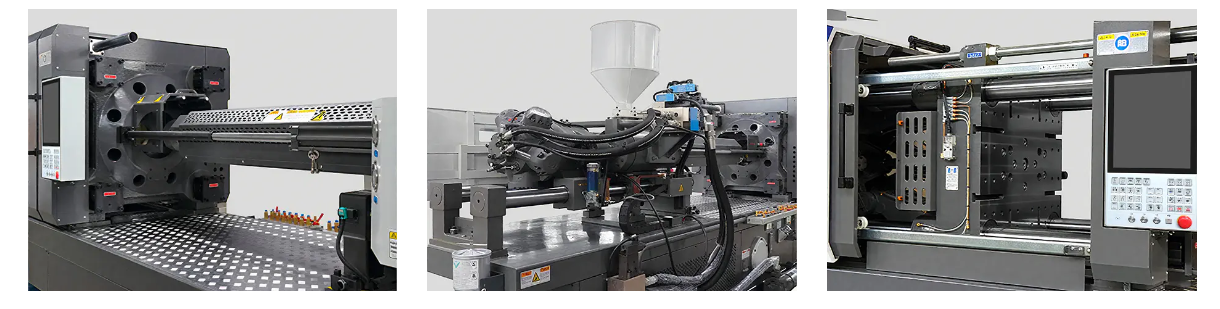

Podstawowe elementy wtryskarki
| Komponent | Funkcja |
|---|---|
| Jednostka wtryskowa | Topi granulki żywicy i wtryskuje stopiony materiał do gniazda formy pod kontrolowanym ciśnieniem |
| Jednostka zaciskowa | Utrzymuje dwie połówki formy zamknięte przed ciśnieniem wtrysku i otwiera formę w celu wyrzucenia części |
| Pleśń | Kształtuje stopione tworzywo sztuczne w gotową geometrię części i zarządza kanałami chłodzącymi |
| Układ hydrauliczny lub serwo | Dostarcza moc napędzającą ruch zaciskania, wtrysku i wyrzutu w całym cyklu |
| Kontroler | Zarządza parametrami procesu, takimi jak prędkość wtrysku, ciśnienie, temperatura i czas cyklu |

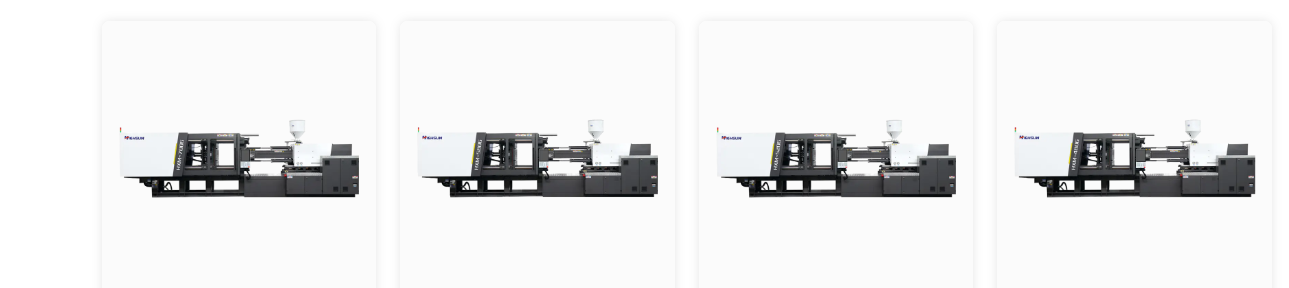

Główne typy maszyn do formowania wtryskowego tworzyw sztucznych dostępnych na rynku
Kupujący, którzy po raz pierwszy porównują prasę do formowania wtryskowego lub wtryskarkę tworzyw sztucznych, zwykle dzielą się na cztery szerokie kategorie napędów, z których każda jest dostosowana do innego bilansu zużycia energii, precyzji i szybkości produkcji.
Typy maszyn hydraulicznych, hybrydowych, całkowicie elektrycznych i dwupłytowych
- Maszyny hydrauliczne do zaciskania i wtryskiwania używaj cylindrów napędzanych olejem, co jest sprawdzoną konstrukcją spotykaną w szerokiej gamie urządzeń formierskich i jest ogólnie najbardziej dostępną opcją w przypadku standardowej produkcji.
- Maszyny hybrydowe elektryczne i olejowe połączyć pompy napędzane serwo z konwencjonalnym obwodem hydraulicznym, zmniejszając zużycie energii w porównaniu z w pełni hydrauliczną maszyną do formowania tworzyw sztucznych, zachowując przy tym znane procedury konserwacji.
- Maszyny całkowicie elektryczne zastąpić napędy hydrauliczne serwomotorami na każdej osi, oferując najniższą powtarzalność i najniższe zużycie energii wśród popularnych kategorii urządzeń do form wtryskowych.
- Maszyny dwupłytowe usunąć tradycyjną ramę zaciskową z drążkiem na rzecz konstrukcji dwupłytowej, która pasuje do dużych maszyn wtryskowych do form z tworzyw sztucznych, gdzie najważniejsza jest przestrzeń i obsługa dużego tonażu.
W ramach tych kategorii istnieją również specjalistyczne konfiguracje, w tym serie o dużej szybkości do opakowań cienkościennych, serie niezmieszanych i mieszanych dwukolorowych do części dwumateriałowych oraz dedykowane serie PET, komputerV i BMC zbudowane wokół określonej żywicy lub procesu.
Wybór odpowiedniej wtryskarki tonażowej dla części
Siła zwarcia musi być wystarczająco duża, aby utrzymać formę zamkniętą pod wpływem ciśnienia panującego wewnątrz gniazda podczas wtryskiwania, przy zachowaniu rozsądnego marginesu bezpieczeństwa. Zbyt mały tonaż powoduje ryzyko pojawienia się błysku na linii podziału, natomiast nadmierny rozmiar zwiększa niepotrzebną powierzchnię zajmowaną przez maszynę i pobór energii w przypadku części, która nigdy nie wymagała tak dużej siły zwarcia.
Pojemność jednostki wtryskowej, czyli średnicę lufy i skok ślimaka, należy sprawdzać w oparciu o tonaż, a nie osobno. Maszyna o dopasowanej sile zwarcia, ale połączona z jednostką wtryskową o zbyt małych wymiarach, może nadal mieć trudności z całkowitym napełnieniem dużej lub grubościennej części w zamierzonym czasie cyklu.
Kompatybilność materiałowa dla maszyn do formowania wtryskowego tworzyw sztucznych
Większość żywic działa w oparciu o tę samą podstawową architekturę maszyny, ale wymagania dotyczące suszenia, temperatura topnienia i stopień skurczu zmieniają ustawienia procesu, które musi stale utrzymywać maszyna do formowania wtryskowego tworzyw sztucznych.
| Materiał | Typowe zastosowanie | Uwaga dotycząca przetwarzania |
|---|---|---|
| PP | Pojemniki, nakrętki, artykuły gospodarstwa domowego | Niska wrażliwość na wilgoć, dobre właściwości płynięcia |
| PE | Opakowania, zakrętki, elementy elastyczne | Niska zmienność skurczu, łatwe okno przetwarzania |
| ABS | Obudowy, wykończenia samochodowe, obudowy elektroniki | Wymaga wstępnego suszenia, umiarkowany skurcz |
| PVC | Złączki, profile, elementy kablowe | Wymaga starannej kontroli temperatury, aby uniknąć degradacji |
| PA | Części samochodowe i mechaniczne wymagające wytrzymałości | Bardzo wrażliwa na wilgoć, wymaga dokładnego suszenia |
| PC | Części optyczne, przezroczyste osłony, części odporne na uderzenia | Wymaga wstępnego suszenia i precyzyjnej kontroli temperatury |
| PET | Pojemniki i butelki do pakowania | Wrażliwy na wilgoć, wymaga dedykowanego sprzętu suszącego |
| TPU | Uszczelki elastyczne, uszczelki, części miękkie w dotyku | Wrażliwy na wilgoć, wymaga delikatnych ustawień śruby i beczki |
Porównanie typów wtryskarek pod względem współczynników wydajności
Żaden pojedynczy typ napędu nie wygrywa pod każdym względem, dlatego dopasowanie maszyny do rzeczywistego celu produkcyjnego ma większe znaczenie niż wybranie tej opcji, która wydaje się najbardziej zaawansowana.
Konstrukcje dwupłytowe zasługują tutaj na szczególną uwagę: ich prawdziwa zaleta objawia się w obsłudze dużych form i wydajności powierzchniowej przy dużym tonażu, co powyższe ogólne oceny tylko częściowo odzwierciedlają, dlatego warsztat stale produkujący duże części powinien rozważyć ten czynnik na podstawie wykresu.
Grubość ścianki i czas chłodzenia w cyklu formowania
Czas chłodzenia zazwyczaj stanowi dużą część całkowitego czasu cyklu na prasie do formowania wtryskowego tworzyw sztucznych i rośnie szybciej niż grubość ścianki, ponieważ ciepło musi przedostać się dalej przez grubsze sekcje, zanim część będzie wystarczająco sztywna, aby można ją było czysto wyrzucić.
Ponieważ zależność nie jest linią prostą, niewielki wzrost grubości ścianki może wydłużyć nieproporcjonalnie czas cyklu, co jest jednym z powodów, dla których projektanci części ściśle współpracują z inżynierami zajmującymi się formami, aby zachować jednolite i cienkie sekcje ścian, na ile pozwala na to zastosowanie.
Branże wykorzystujące maszyny do formowania wtryskowego tworzyw sztucznych
Maszyny do formowania wtryskowego pojawiają się w niemal każdym sektorze, który potrzebuje spójnych, powtarzalnych części z tworzyw sztucznych na dużą skalę.
- Motoryzacja wykończenia wewnętrzne i zewnętrzne, złącza i elementy konstrukcyjne.
- Medyczne urządzenia i komponenty jednorazowego użytku wymagające ścisłej spójności wymiarowej.
- Opakowanie w tym zakrętki, zamknięcia i pojemniki cienkościenne.
- Elektronika obudowy, złącza i wewnętrzne części konstrukcyjne.
- Dobra konsumpcyjne począwszy od artykułów gospodarstwa domowego po opakowania do higieny osobistej.
- Sprzęt gospodarstwa domowego łącznie z obudowami, wspornikami wewnętrznymi i częściami panelu sterowania.
Żywotność maszyn i praktyki konserwacji urządzeń do formowania wtryskowego
Wtryskarka do tworzyw sztucznych, która jest regularnie konserwowana, może pozostać w produktywnej pracy przez wiele lat, chociaż dokładna liczba zależy w dużym stopniu od godzin pracy, rodzaju materiału oraz tego, jak dobrze płyn hydrauliczny, filtry i elementy ulegające zużyciu są zarządzane w czasie.
- Sprawdzaj stan oleju hydraulicznego i stan filtra zgodnie z ustalonym harmonogramem, ponieważ zanieczyszczony płyn przyspiesza zużycie uszczelek i zaworów.
- Okresowo sprawdzaj cylinder, śrubę i pierścień pod kątem zużycia, szczególnie podczas obróbki materiałów wypełnionych szkłem lub innych materiałów ściernych.
- Podczas zaplanowanego serwisu sprawdzaj wyrównanie drążka i płyty dociskowej, ponieważ niewspółosiowość może z czasem przyspieszyć zużycie formy i maszyny.
- W ramach rutynowej konserwacji należy regularnie testować blokady bezpieczeństwa i reakcje układu sterowania.
- Utrzymuj sprzęt do suszenia żywic wrażliwych na wilgoć, takich jak PA, PC i PET, w dobrym stanie, ponieważ wilgotny materiał jest częstą przyczyną wad części, które są mylone z problemem maszyny.
Tło produkcyjne za produkcją maszyn do formowania wtryskowego tworzyw sztucznych
Ningbo Highsun Plastic Machinery Co., Ltd prowadzi działalność w zakładzie o powierzchni ponad 120 000 metrów kwadratowych na terenie Parku Naukowo-Technologicznego Beilun w Ningbo w Chinach, regionie od dawna kojarzonym z produkcją maszyn do tworzyw sztucznych. Firma koncentruje się na produkcji własnej markowej linii wtryskarek, czerpiąc z blisko dwudziestu lat dedykowanego rozwoju i dłuższej historii doświadczeń w swojej grupie macierzystej.
Asortyment produktów obejmuje serie hybrydowe elektryczne i olejowe, serie dwupłytowe, serie szybkobieżne, serie niezmieszane i mieszane dwukolorowe, serie BMC oraz dedykowane serie PET i PVC, obejmujące zakres siły zwarcia od 98 ton do 3000 ton. Dostępne są również konfiguracje dostosowane do potrzeb produkcyjnych, które wykraczają poza standardowe specyfikacje katalogowe, wspierając nabywców poszukujących narzędzi do formowania wtryskowego tworzyw sztucznych dostosowanych do konkretnej części lub procesu.
Często zadawane pytania dotyczące maszyn do formowania wtryskowego tworzyw sztucznych
| P1: Co to jest maszyna do formowania wtryskowego tworzyw sztucznych Jest to maszyna produkcyjna, która topi żywicę plastyczną i wtryskuje ją pod ciśnieniem do wnęki formy w celu wytworzenia części o powtarzalnym kształcie i konsystencji wymiarowej. | P2: Jak działa wtryskarka Żywicę topi się w podgrzewanej beczce, wtryskuje pod ciśnieniem do zamkniętej formy, trzyma w czasie stygnięcia i zestalenia, a następnie wyrzuca po otwarciu formy do następnego cyklu. |
| P3: Jakie są główne elementy wtryskarki Podstawowymi elementami są jednostka wtryskowa, jednostka zamykająca, forma, układ hydrauliczny lub serwo oraz sterownik, z których każdy jest odpowiedzialny za odrębną część cyklu formowania. | P4: Jakie branże korzystają z wtryskarek Typowe branże obejmują motoryzację, medycynę, opakowania, elektronikę, towary konsumpcyjne i sprzęt gospodarstwa domowego. |
| P5: Jakie materiały można stosować we wtryskarkach Typowe żywice obejmują PP, PE, ABS, PVC, PA, PC, PET i TPU, każda z własnymi wymaganiami dotyczącymi suszenia i obsługi temperatury. | P6: Jak wybrać odpowiednią wtryskarkę Zacznij od rozmiaru części i wymaganego tonażu mocowania, a następnie dopasuj wydajność jednostki wtryskowej, typ napędu i poziom automatyzacji do planowanego materiału i wielkości produkcji. |
| P7: Jakiej wtryskarki tonażowej potrzebuję Tonaż zależy od przewidywanej powierzchni części i ciśnienia we wnęce, przy czym małe precyzyjne części często mieszczą się w zakresie od 50 do 130 ton, a duże części osiągają setki lub tysiące ton. | P8: Ile kosztuje wtryskarka Koszt różni się znacznie w zależności od tonażu, rodzaju napędu, funkcji automatyzacji i dostosowania, dlatego złożenie zapytania o wycenę w oparciu o dokładną specyfikację jest najbardziej niezawodnym sposobem uzyskania dokładnych danych. |
| P9: Jak długo działa wtryskarka Żywotność różni się w zależności od intensywności użytkowania i jakości konserwacji, ale dobrze utrzymana maszyna może zachować produktywność przez długi okres eksploatacji mierzony w latach ciągłego użytkowania. | P10: Jak często należy konserwować wtryskarkę Codzienna kontrola poziomu oleju i funkcji bezpieczeństwa w połączeniu z okresowym serwisowaniem filtrów, uszczelek i elementów ulegających zużyciu to powszechna praktyka stosowana w większości zakładów. |
