Zrozumienie maszyn do formowania wtryskowego i ich funkcji

Szybka odpowiedź: co robią wtryskarki

Maszyny do formowania wtryskowego przekształcanie surowego tworzywa sztucznego w gotowe części poprzez podgrzewanie go do stanu stopionego, wtryskiwanie go do gniazda formy pod ciśnieniem, schładzanie i wyrzucanie gotowego elementu. Są stosowane w różnych gałęziach przemysłu, od motoryzacji i opakowań po artykuły gospodarstwa domowego i elektronikę, a typ maszyny, siła mocowania i system sterowania wpływają na precyzję i wydajność końcowej części. W poniższych sekcjach wyjaśniono, jak działają te maszyny, jakie są główne dostępne typy i czynniki decydujące o tym, która konfiguracja będzie odpowiednia dla danej linii produkcyjnej.

Jak działają wtryskarki

Każda wtryskarka realizuje powtarzalny cykl składający się z odrębnych etapów. Granulki z tworzywa sztucznego podawane są do podgrzewanej beczki, gdzie obracający się ślimak topi i miesza materiał. Stopione tworzywo sztuczne jest następnie wtryskiwane do zamkniętej wnęki formy pod kontrolowanym ciśnieniem, trzymane przez krótki czas, aby materiał mógł wypełnić każdą sekcję formy, schładzane do momentu zestalenia i ostatecznie wyrzucane jako gotowa część przed powtórzeniem cyklu.

Pięć głównych etapów cyklu formowania

1. Plastyfikacja: granulaty tworzywa sztucznego topią się wewnątrz podgrzewanej beczki
2. Wtrysk: stopiony materiał jest wpychany pod ciśnieniem do gniazda formy
3. Ciśnienie trzymania: ciśnienie jest utrzymywane w celu kompensacji skurczu materiału
4. Chłodzenie: część twardnieje wewnątrz formy do wymaganego kształtu
5. Otwieranie i wyrzucanie formy: gotowa część jest uwalniana z formy

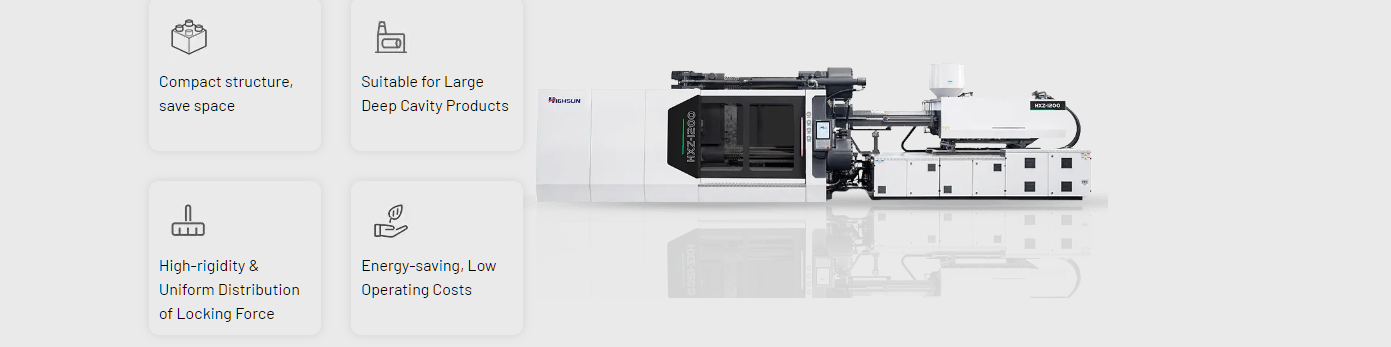

Główne typy wtryskarek

Istnieje kilka kategorii wtryskarki do tworzyw sztucznych , a każdy z nich jest zbudowany wokół innego układu napędowego i konstrukcji. Wybór odpowiedniej kategorii zależy od wymaganej precyzji, szybkości produkcji, zużycia energii i rodzaju produkowanej części.

Poza tymi ogólnymi kategoriami wielu producentów oferuje również specjalistyczne konfiguracje, takie jak maszyny z dwiema płytami dociskowymi, serie o dużej szybkości i serie wielokolorowe, z których każda została zaprojektowana pod kątem konkretnych wymagań produkcyjnych, a nie do zastosowań ogólnych.

Porównanie wtryskarek hydraulicznych i elektrycznych

Jedno z najczęstszych pytań podczas porównywania wtryskarki obejmuje różnicę pomiędzy hydraulicznymi i elektrycznymi układami napędowymi. Maszyny hydrauliczne są znane z dużej i stabilnej wydajności, dostosowanej do większych i cięższych części, podczas gdy maszyny elektryczne są znane z większej precyzji, szybszej reakcji i mniejszego zużycia energii podczas pracy. Maszyny hybrydowe próbują połączyć zalety obu systemów.

Kluczowe komponenty i części wtryskarki

Zrozumienie głównego elementy wtryskarek ułatwia komunikację wymagań technicznych z dostawcą. Chociaż konfiguracje różnią się w zależności od typu maszyn, większość ma te same podstawowe grupy strukturalne.

• Jednostka wtryskowa zawierająca cylinder, śrubę i dyszę do topienia i wtryskiwania materiału
• Zespół zaciskowy, który utrzymuje formę zamkniętą podczas wtryskiwania i chłodzenia
• Obrabiarki formujące lub wtryskowe, które kształtują końcową część
• System sterowania zarządzający temperaturą, ciśnieniem i czasem cyklu
• Napęd hydrauliczny lub serwo w zależności od typu maszyny
• System wyrzutowy, który uwalnia gotową część z formy

Kupujący badają części wtryskarek konfiguracje powinny również potwierdzać kompatybilność formy, ponieważ interfejs wtryskarki formy, konstrukcja wnęki i układ kanału chłodzącego bezpośrednio wpływają na jakość części i czas cyklu.

Jak określić odpowiednią siłę mocowania dla swojego produktu

Siła zwarcia, zwykle wyrażana w tonażu, określa, jakie ciśnienie może zastosować maszyna, aby utrzymać formę zamkniętą podczas wtrysku. Wybór prawidłowego tonażu zależy od przewidywanej powierzchni wypraski, rodzaju tworzywa sztucznego i złożoności projektu formy. Wybór zbyt niskiego tonażu może prowadzić do błyskawicznego lub niepełnego napełnienia, natomiast zbyt duża maszyna może zwiększyć zużycie energii bez dodatkowych korzyści.

Wybór odpowiedniej wtryskarki do Twojej produkcji

Wybór odpowiedniej maszyny wymaga wspólnego przeglądu kilku zmiennych produkcyjnych, a nie skupiania się na jednej specyfikacji. Planista produkcji powinien zapoznać się z poniższymi kwestiami przed sfinalizowaniem konfiguracji maszyny.

Profesjonalny dostawca urządzenia do formowania wtryskowego tworzyw sztucznych może pomóc w dopasowaniu tych zmiennych do odpowiedniej serii maszyn i zakresu siły zwarcia, zmniejszając ryzyko wyboru sprzętu, który nie pasuje do zamierzonego zastosowania.

Typowe zastosowania w różnych branżach

Wtryskarki obsługują produkcję w wielu gałęziach przemysłu, a konfiguracja maszyn często zmienia się w zależności od docelowego zastosowania. Poniższy wykres przedstawia ogólne wzorce użycia w popularnych kategoriach branżowych.

O Ningbo Highsun Plastic Machinery Co., Ltd.

Ningbo Highsun Plastic Machinery Co., Ltd. znajduje się w Parku Naukowo-Technologicznym Beilun w Ningbo, obszarze powszechnie nazywanym stolicą maszyn do tworzyw sztucznych w Chinach. Fabryka zajmuje powierzchnię ponad 120 000 metrów kwadratowych i koncentruje się na produkcji wtryskarek marki HIGHSUN.

Wspierana przez prawie dwie dekady rozwoju i zgromadzone doświadczenie firmy-matki, HIGHSUN Machinery wyrosła na uznanego producenta maszyna do formowania tworzyw sztucznych urządzeń w regionie Ningbo, oferujących pełną gamę serii, w tym hybrydy elektryczne i olejowe, dwupłytowe, wysokoobrotowe, jednokolorowe i mieszane, dwukolorowe, konfiguracje BMC, PET i PVC, obejmujące zakres siły zwarcia od 98 ton do 3000 ton.

Kierując się podejściem skoncentrowanym na kliencie, firma stale się rozwija maszyny do formowania tworzyw sztucznych przetwórcy polegają na stabilnej, powtarzalnej produkcji, akceptując jednocześnie konfiguracje dostosowane do konkretnych potrzeb aplikacji.
