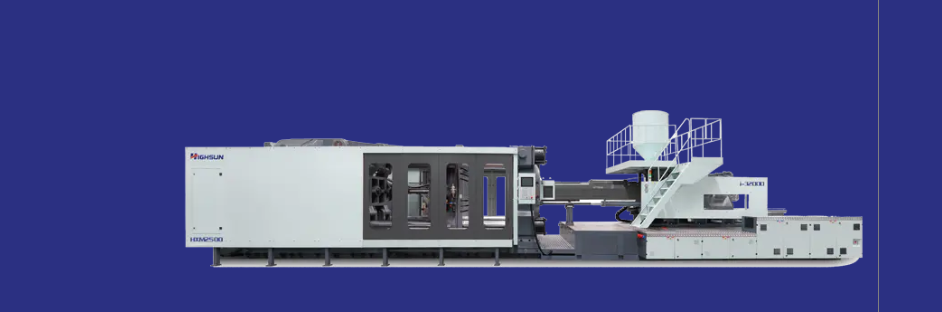

Co to jest wtryskarka serwo?

A " wtryskarka serwo” to rodzaj urządzenia do formowania wtryskowego, w którym głównym źródłem zasilania jest serwomotor. „Serwo” odnosi się do zdolności układu napędowego do precyzyjnego i szybkiego reagowania na polecenia sterujące.

1. Tradycyjna wtryskarka hydrauliczna vs. Wtryskarka serwo

Tradycyjne wtryskarki hydrauliczne: użyj silnika asynchronicznego o stałej prędkości do napędzania pompy hydraulicznej. Pompa hydrauliczna pracuje w sposób ciągły, generując stałe ciśnienie i natężenie przepływu. Maszyna wykorzystuje zawory proporcjonalne lub serwozawory do regulacji ciśnienia i natężenia przepływu wymaganego do różnych operacji (takich jak zamykanie formy, wtryskiwanie, ciśnienie utrzymywania, chłodzenie, otwieranie formy i wyrzucanie).

Wadami tej metody są:
Znaczne straty energii: Silnik i pompa stale pracują z pełną wydajnością, zużywając energię. Nawet gdy maszyna chłodzi lub czeka, do utrzymania ciśnienia w układzie i przelewu wymagana jest znaczna ilość energii.
Szybki wzrost temperatury oleju: Przepełnienie i tarcie generują znaczne ciepło, co wymaga dodatkowego układu chłodzenia.
Wysoki poziom hałasu: Ciągle pracująca pompa generuje znaczny hałas.
Ograniczona dokładność sterowania i szybkość reakcji: W zależności od regulacji zaworu dokładność i prędkość są gorsze od bezpośredniego sterowania silnikiem. Tradycyjne maszyny całkowicie elektryczne wykorzystują wiele serwomotorów do bezpośredniego napędzania każdej osi ruchu (takiej jak zamykanie formy, wtrysk i wyrzucanie) za pośrednictwem mechanizmów, takich jak śruby kulowe lub pasy synchroniczne.
Zalety obejmują wysoką precyzję, czystą pracę i efektywność energetyczną. Wady obejmują złożoną konstrukcję, wysoki koszt i ogólnie mniejszą siłę mocowania niż modele hydrauliczne.

Cechy i zasady działania wtryskarek serwo:
Rdzeń źródła zasilania – silnik serwo: zastępuje tradycyjny silnik o stałej prędkości.
System sterowania w pętli zamkniętej:
Sterownik wydaje polecenia na podstawie zadanych parametrów procesu (ciśnienie, prędkość, położenie).
Serwonapęd precyzyjnie obraca serwomotor.
Serwosilnik napędza bezpośrednio pompę hydrauliczną o stałym wydatku (zwykle jest to pompa z przekładnią wewnętrzną lub pompa nurnikowa).
Urządzenie sprzężenia zwrotnego (takie jak enkoder) zamontowane na silniku lub pompie monitoruje prędkość silnika (odpowiadającą przepływowi wyjściowemu pompy) i moment obrotowy (odpowiadające ciśnieniu wyjściowemu pompy) w czasie rzeczywistym.
Sygnał zwrotny jest wysyłany z powrotem do sterownika, który w sposób ciągły porównuje wartość rzeczywistą z wartością ustawioną i dostosowuje polecenie wysyłane do napędu, tworząc system sterowania w zamkniętej pętli, aby zapewnić, że sygnał wyjściowy dokładnie odpowiada przepływowi i ciśnieniu wymaganemu w bieżącej fazie pracy. Dostawa oleju na żądanie:
Jest to podstawowa zaleta wtryskarek serwohydraulicznych.
System napędza silnik i pompę tylko wtedy, gdy wymagane jest działanie, a prędkość i moment obrotowy (tj. natężenie przepływu i ciśnienie) są precyzyjnie regulowane w czasie rzeczywistym w oparciu o specyficzne wymagania tego działania.
Po zakończeniu danej czynności i rozpoczęciu kolejnego etapu (np. po zakończeniu wtrysku i utrzymaniu ciśnienia) lub gdy maszyna znajduje się w trybie chłodzenia lub czuwania, serwomotor i pompa hydrauliczna mogą się całkowicie zatrzymać, praktycznie nie zużywając energii.
Do regulacji ciśnienia i przepływu nie jest potrzebny zawór przelewowy, co pozwala ograniczyć straty energii i nagrzewanie się oleju.

Zalety wtryskarek serwo:
Oszczędność energii: W porównaniu z tradycyjnymi prasami hydraulicznymi, zwykle osiąga się oszczędność energii na poziomie 30% -70%, w zależności od cyklu produktu, parametrów procesu i samej maszyny.
Wysoka responsywność i precyzyjna kontrola: Niezwykle szybka reakcja serwomotoru i precyzyjna kontrola momentu obrotowego znacznie poprawiają dokładność sterowania i powtarzalność kluczowych parametrów procesu, takich jak prędkość wtrysku, ciśnienie docisku i kontrola położenia, poprawiając w ten sposób jakość i spójność produktu. Szczególnie nadaje się do formowania precyzyjnego. Niższa temperatura oleju: Ze względu na znacznie zmniejszone straty energii (w szczególności eliminację strat przelewowych i zmniejszone ciepło tarcia), wzrost temperatury oleju hydraulicznego jest znacznie niższy, co wydłuża żywotność oleju hydraulicznego i uszczelek.
Niski poziom hałasu: Silnik pracuje z niską prędkością lub jest zatrzymywany przez większość czasu, co powoduje znacznie niższy poziom hałasu w porównaniu z hałasem ciągłej pracy tradycyjnej prasy hydraulicznej.
Wyższa wydajność produkcji: Większa szybkość reakcji może czasami skrócić czas cyklu (np. podczas przyspieszania otwierania i zamykania formy).
Czysty i przyjazny dla środowiska: Niższe temperatury oleju zmniejszają tendencję do utleniania i wycieków oleju, co skutkuje czystszym środowiskiem pracy.

Różnice strukturalne pomiędzy wtryskarkami serwo a tradycyjnymi wtryskarkami hydraulicznymi:
Główna różnica polega na jednostce napędowej.
Tradycyjne prasy hydrauliczne: pompa dozująca z silnikiem o stałej prędkości/zawór proporcjonalny pompy o zmiennej prędkości/zawór serwo.
Prasy hydrauliczne serwo: Serwosilnik, pompa dozująca, serwonapęd, bardzo precyzyjne urządzenie sprzężenia zwrotnego.
Główna konstrukcja maszyny, obejmująca mechanizm zaciskowy, mechanizm wtryskowy, śrubę lufową itp., jest podobna do konstrukcji standardowej prasy hydraulicznej.

2. Typowe usterki wtryskarek serwo

(1) Alarm/usterka serwonapędu:
Przetężenie/przeciążenie: Zakleszczenie mechaniczne, nadmierne obciążenie (np. słabe smarowanie, problem z pleśnią), wewnętrzne zwarcie napędu lub silnika, nieprawidłowe ustawienie parametrów.
Za wysokie/za niskie napięcie: Niestabilne napięcie zasilania, awaria lub nieprawidłowy dobór rezystora hamowania, nadmierna energia regeneracyjna, błąd wewnętrzny napędu.
Przegrzanie: Słabe odprowadzanie ciepła (awaria wentylatora, kurz na radiatorze), wysoka temperatura otoczenia, praca w trybie przeciążenia.
Usterka enkodera/błąd komunikacji: Uszkodzenie kabla enkodera, słaby styk, uszkodzenie enkodera, poważne zakłócenia, problem z interfejsem napędu.
Nadmierne odchylenie pozycji: Nagła lub nadmierna zmiana obciążenia, nieuzasadnione ustawienie parametrów reakcji, nadmierny luz mechaniczny, problem ze sprzężeniem zwrotnym enkodera.

(2) Usterka silnika serwo:
Przegrzanie silnika: Praca w trybie przeciążenia, słabe odprowadzanie ciepła, wysoka temperatura otoczenia, uszkodzenie łożysk prowadzące do zwiększonego tarcia, problemy z uzwojeniem. Nienormalne hałasy/wibracje silnika: zużycie lub uszkodzenie łożysk, wygięcie wału silnika, luźne lub uszkodzone sprzęgło, niewyważenie obciążenia, rezonans mechaniczny.
Silnik nie obraca się/jest słaby: Sterownik nie ma wyjścia, uzwojenie silnika jest przerwane lub zwarte, problem z zasilaniem, brak zwolnienia hamulca (jeśli występuje), błąd parametryzacji.

(3) Nieprawidłowe ciśnienie w układzie:
Niewystarczające ciśnienie: Niewystarczająca moc serwopompy (niewystarczająca prędkość/moment obrotowy silnika, wewnętrzne zużycie pompy), awaria czujnika ciśnienia/przesunięcie kalibracji, awaria lub błąd zaworu regulacji ciśnienia, awaria zaworu przelewowego, poważny wyciek w cylindrze, zablokowanie filtra oleju skutkujące niewystarczającym przepływem.
Wahania/niestabilność ciśnienia: Powietrze w oleju, awaria czujnika ciśnienia, powietrze w oleju, awaria czujnika ciśnienia, niestabilna reakcja sterowania serwomechanizmem, zawór hydrauliczny (taki jak proporcjonalny zawór ciśnieniowy) zablokowany lub uszkodzony, zanieczyszczenie oleju skutkujące słabym ruchem rdzenia zaworu.
Nadmierne ciśnienie: awaria czujnika ciśnienia, awaria zaworu regulującego ciśnienie, błąd sygnału sterującego.

(4) Problemy związane z olejem hydraulicznym:
Nadmierna temperatura oleju: Awaria układu chłodzenia (blokada chłodnicy, awaria wentylatora, niewystarczająca ilość wody chłodzącej/wysoka temperatura), poważny wyciek z układu skutkujący dużymi stratami energii, zbyt wysoka temperatura otoczenia, niewłaściwy dobór lepkości oleju, niewystarczająca ilość oleju.
Zanieczyszczenie olejem: Przedostanie się wody (powodujące emulgację i rdzę), zanieczyszczenie cząstkami stałymi (powodujące zatykanie się zaworów i zużycie pompy), utlenianie i niszczenie (zmiany lepkości i powstawanie szlamu). Jest to najczęstsza i najbardziej szkodliwa przyczyna problemów z układem hydraulicznym.
Wyciek: Luźne połączenia, starzenie się i uszkodzenie uszczelek, uszkodzenie rurociągów lub cylindrów/korpusów zaworów.

3. Często zadawane pytania dotyczące wtryskarek serwo

P1: Co to jest wtryskarka serwo?
A1: Wtryskarka, która precyzyjnie steruje ruchem pompy hydraulicznej lub elementów mechanicznych za pomocą serwosilnika. Jego podstawową zasadą jest „energia na żądanie” – energia jest zużywana tylko podczas ruchu, a silnik zatrzymuje się podczas postoju, co zapewnia oszczędność energii do 30% -70%.

P2: Wtryskarki serwo vs tradycyjne prasy hydrauliczne czy prasy całkowicie elektryczne?
A2: Tradycyjne prasy hydrauliczne: Zawór nadmiarowy silnika o stałej prędkości → Wysokie zużycie energii i wysoki poziom hałasu.
Prasy całkowicie elektryczne: Napęd bezpośredni z wieloma serwomotorami → Wysoka precyzja i brak oleju hydraulicznego, ale złożona konstrukcja i wysoki koszt.
Prasy hydrauliczne serwo: Silniki serwo napędzają pompy hydrauliczne → Zrównoważ oszczędność energii, precyzję i dużą siłę mocowania, oferując najlepszy stosunek jakości do ceny.

P3: Co powinienem zrobić, jeśli włączy się alarm serwonapędu „Przeciążenie” (OL)?
A3: Rozwiązywanie problemów krok po kroku:
Sprawdź, czy maszyna nie jest zablokowana (np. ciała obce w formie, niewystarczające smarowanie). Sprawdź rezystancję izolacji silnika (użyj multimetru do pomiaru rezystancji uzwojenia do masy > 5 MΩ).
Sprawdź parametry napędu (jeśli ustawienie mocy silnika jest nieprawidłowe).

P4: Co może być przyczyną spowolnienia?
A4: Nieprawidłowa lepkość oleju hydraulicznego (rzadszy w wysokich temperaturach/grubszy w niskich temperaturach).
Zatkany filtr → niewystarczający przepływ (sprawdź wskaźnik różnicy ciśnień).
Zużycie uszczelki cylindra i wyciek wewnętrzny (sprawdź za pomocą testu utrzymywania ciśnienia).
