Jakie są różnice pomiędzy wtryskarkami dwukolorowymi i jednokolorowymi?

Podstawowa różnica jest następująca: jednokolorowa wtryskarka wtryskuje jeden materiał lub kolor na cykl, podczas gdy a dwukolorowa wtryskarka wtryskuje dwa różne materiały lub kolory w jednym zautomatyzowanym cyklu — wyprodukowanie gotowej części składającej się z wielu materiałów bez wtórnego montażu lub obróbki końcowej. To rozróżnienie ma daleko idące konsekwencje dla jakości części, wydajności produkcji, inwestycji w oprzyrządowanie i złożoności operacyjnej.

W przypadku producentów oceniających, która maszyna odpowiada ich potrzebom produkcyjnym, decyzja sprowadza się do wymagań dotyczących projektu części, wielkości produkcji, kompatybilności materiałowej i długoterminowej struktury kosztów. W poniższych sekcjach omówiono każdy krytyczny wymiar tego porównania.

Struktura maszyny i zasada działania

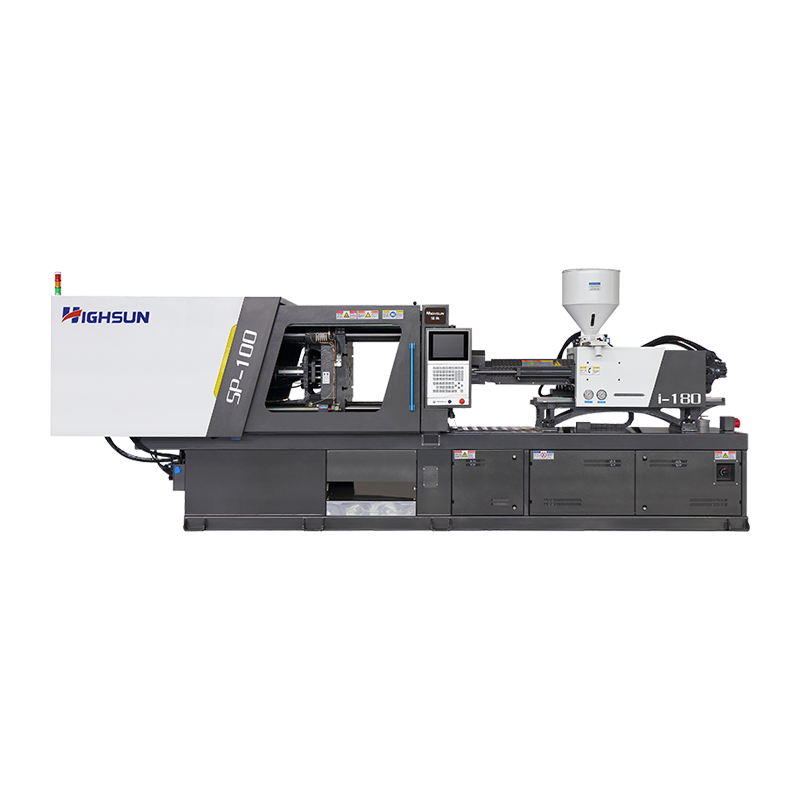

Jednokolorowa wtryskarka

Wtryskarka jednokolorowa (single-shot) składa się z jednej jednostki wtryskowej połączonej z jedną formą. Proces jest prosty: granulki tworzywa sztucznego są topione, wtryskiwane do zamkniętej wnęki formy pod wysokim ciśnieniem, schładzane i wyrzucane jako gotowa część. Cały cykl zazwyczaj trwa pomiędzy 10 i 60 sekund w zależności od geometrii części i materiału.

Konstrukcja maszyny jest stosunkowo zwarta, a system sterowania mniej skomplikowany, co czyni ją standardowym wyborem w przypadku zdecydowanej większości towarów produkowanych na całym świecie części z tworzyw sztucznych.

Dwukolorowa wtryskarka

Wtryskarka dwukolorowa – zwana także dwuwtryskową lub dwuwtryskową – wyposażona jest w dwie niezależne jednostki wtryskowe oraz system formy obrotowej lub indeksującej. Forma zawiera dwa zestawy wnęk. W pierwszym ujęciu materiał pierwotny wypełnia pierwszą wnękę. Następnie forma obraca się (zwykle o 180 stopni), a druga jednostka wtryskowa formuje drugi materiał na pierwszym podłożu. Obydwa strzały zachodzą w jednym cyklu maszynowym.

Architektura ta wymaga większej powierzchni maszyny, bardziej wyrafinowanego systemu sterowania i precyzyjnego ustawienia formy, ale całkowicie eliminuje dalsze operacje montażowe.

Bezpośrednie porównanie: kluczowe parametry

Wydajność produkcji i czas cyklu

W przypadku części z jednego materiału maszyny jednokolorowe zapewniają najszybsze i najbardziej ekonomiczne czasy cykli. Jeśli jednak gotowy produkt wymaga dwóch materiałów — na przykład miękkiego w dotyku uchwytu na sztywnym rdzeniu konstrukcyjnym — podejście jednokolorowe wymaga dwóch oddzielnych operacji formowania, etapu przenoszenia i często klejenia lub montażu mechanicznego. Ten sekwencyjny przepływ pracy może dodać 30–50% całkowitego czasu produkcji na jednostkę w porównaniu do zintegrowanego procesu dwukolorowego.

Dwukolorowa wtryskarka łączy te etapy w jeden cykl. Chociaż pojedynczy cykl jest dłuższy (ze względu na obrót i drugi wtrysk), ogólna wydajność w przypadku złożonych części wykonanych z wielu materiałów jest znacznie wyższa. Dane branżowe wskazują, że przejście z dwuetapowego procesu jednokolorowego na maszynę dwukolorową w przypadku odpowiednich części skraca łączny czas produkcji o do 45% na skalę.

Rysunek 1: Metryki wydajności porównujące dwuetapowy proces jednokolorowy z dwukolorową wtryskarką (indeks: jednokolorowy = 100)

Jakość części i integralność połączenia

Jedną z najważniejszych zalet technicznych wtryskarki dwukolorowej jest jakość połączenia obu materiałów. Kiedy drugi materiał jest wtryskiwany na jeszcze ciepłe pierwsze podłoże, powierzchnia międzyfazowa ulega wiązanie dyfuzyjne na poziomie molekularnym — łańcuchy polimerowe obu materiałów przenikają się na granicy. Tworzy to przyczepność, która jest zasadniczo silniejsza i trwalsza niż jakiekolwiek połączenie mechaniczne lub połączenie klejowe możliwe do uzyskania po montażu.

Testy odrywania na dwukolorowych częściach obtryskiwanych zazwyczaj wykazują siłę wiązania międzyfazowego 3–8 MPa w przypadku kompatybilnych par materiałów, takich jak ABS/TPE lub komputer/TPU – często przekraczających wytrzymałość na rozciąganie samego bardziej miękkiego materiału, co oznacza, że część ulega uszkodzeniu w materiale sypkim, zanim dojdzie do uszkodzenia połączenia.

Jednokolorowe zmontowane części są z natury ograniczone właściwościami klejącymi i geometrią złącza. W zastosowaniach narażonych na duże obciążenia lub dużą liczbę cykli — takich jak klamki wewnętrzne w samochodach lub uchwyty do urządzeń medycznych — różnica ta ma kluczowe znaczenie dla niezawodności produktu i zgodności z przepisami.

Energooszczędna dwukolorowa wtryskarka: rosnący priorytet

Zużycie energii jest głównym kosztem operacyjnym w procesie formowania wtryskowego. Tradycyjne wtryskarki hydrauliczne – jedno- lub dwukolorowe – zużywają energię w sposób ciągły, nawet gdy układ hydrauliczny pracuje na biegu jałowym pomiędzy cyklami. Nowoczesne energooszczędne wtryskarki dwukolorowe rozwiązać ten problem poprzez serwohydrauliczne lub całkowicie elektryczne układy napędowe, które dostarczają moc na żądanie, a nie w sposób ciągły.

Jak osiąga się oszczędności energii

• Pompy hydrauliczne z serwonapędem dostosuj prędkość silnika w czasie rzeczywistym do rzeczywistego zapotrzebowania na obciążenie, redukując pobór mocy w stanie jałowym nawet o 70% w porównaniu do układów hydraulicznych o stałej prędkości.
• Całkowicie elektryczne układy napędowe replace hydraulic circuits entirely, eliminating oil heating losses and delivering overall energy savings of 30–60% na maszynę w porównaniu do konwencjonalnych modeli hydraulicznych.
• Hamowanie regeneracyjne w maszynach elektrycznych odzyskuje energię kinetyczną podczas faz hamowania i przekazuje ją z powrotem do źródła zasilania.
• Precyzyjna kontrola temperatury ze specyficznym dla strefy ogrzewaniem beczki zmniejsza straty energii cieplnej podczas rozruchu i pomiędzy cyklami.

Dlaczego efektywność energetyczna ma większe znaczenie w przypadku maszyn dwukolorowych

Ponieważ wtryskarka dwukolorowa obsługuje jednocześnie dwie jednostki wtryskowe, dwie grzałki beczek i mechanizm formy obrotowej, jej podstawowe zużycie energii jest z natury wyższe niż w przypadku maszyny jednokolorowej. Zastosowanie technologii oszczędzającej energię w maszynach dwukolorowych daje zatem proporcjonalnie większe oszczędności bezwzględne. Działający obiekt o dużym natężeniu ruchu 10 energooszczędnych wtryskarek dwukolorowych mogą realistycznie zmniejszyć roczne zużycie energii elektrycznej o setki megawatogodzin w porównaniu z konwencjonalnymi równoważnymi maszynami, co oznacza znaczną redukcję zarówno kosztów operacyjnych, jak i śladu węglowego.

Rysunek 2: Względne zużycie energii według rodzaju technologii napędowej dla wtryskarek dwukolorowych

Wymagania dotyczące narzędzi i form

Projektowanie form to obszar, w którym złożoność i różnica w kosztach pomiędzy obydwoma typami maszyn jest najbardziej widoczna.

• Formy jednokolorowe to konwencjonalne narzędzia do matryc i rdzeni ze standardowymi systemami prowadnic. Czasy realizacji form są zazwyczaj 4–8 tygodni narzędzia produkcyjnego, a proces projektowania jest ugruntowany w całej branży.
• Formy dwukolorowe wymagają dwóch dopasowanych zestawów wgłębień, które muszą być precyzyjnie ustawione na płycie obrotowej. Połówka rdzenia obraca się o 180 stopni pomiędzy strzałami, więc obie pozycje wnęki muszą wytwarzać geometrycznie spójne części. Czasy realizacji form są zazwyczaj 8–14 tygodni , a inżynieria projektowa wymaga większej wiedzy specjalistycznej.
• Formy dwukolorowe również wymagają ostrożności inżynieria rozmieszczenia bram dla drugiego wtrysku, aby zapobiec deformacji pierwszego podłoża pod ciśnieniem wtrysku.
• Okresy konserwacji formy są zazwyczaj krótsze w przypadku narzędzi dwukolorowych ze względu na dodatkową złożoność mechaniczną mechanizmu obrotowego.

Typowe scenariusze zastosowań dla każdego typu maszyny

Kiedy wybrać maszynę jednokolorową

• Części wykonane z jednego materiału bez wymagań funkcjonalnych związanych z wieloma materiałami
• Części towarów masowych, takie jak nakrętki, zamknięcia, pojemniki i obudowy strukturalne
• Produkcja krótkoseryjna lub prototypowa, gdzie elastyczność narzędzi jest ważniejsza niż wydajność jednostkowa
• Operacje z ograniczoną powierzchnią lub budżetem na wyposażenie kapitałowe

Kiedy wybrać dwukolorową wtryskarkę?

• Wnętrza samochodowe: Uchwyty kierownicy, klamki drzwi i tablice przyrządów łączą w sobie sztywne tworzywo sztuczne z miękkimi w dotyku warstwami formowanymi
• Elektronika użytkowa: Dwukolorowe obudowy, przezroczyste okna na nieprzezroczystym podłożu i dotykowe powierzchnie przycisków
• Urządzenia medyczne: Korpusy strzykawek z miękkimi uchwytami na palce, w przypadku których połączenie musi spełniać rygorystyczne normy czystości i rozwarstwiania
• Elektronarzędzia i narzędzia ręczne: Ergonomiczne uchwyty z miękkim uchwytem na sztywnych rdzeniach polimerowych
• Produkty konsumenckie: Uchwyty do szczoteczek do zębów, przybory kuchenne i artykuły sportowe wymagające estetycznego oddzielenia kolorów lub zróżnicowania funkcjonalności materiału

Kompatybilność materiałów w formowaniu dwukolorowym

Nie wszystkie kombinacje materiałów nadają się do dwukolorowego formowania wtryskowego. Te dwa materiały muszą mieć zgodne temperatury topnienia i powinowactwo chemiczne aby uzyskać odpowiednie wiązanie międzyfazowe. Poniższa tabela podsumowuje typowe kompatybilne pary:

Umiejętności operatora i kwestie związane z konserwacją

Maszyny jednokolorowe są standardem branżowym i większość operatorów maszyn jest w tym zakresie przeszkolona. Procedury konfiguracji, rozwiązywania problemów i rutynowej konserwacji są dobrze udokumentowane i szeroko rozumiane.

Wtryskarki dwukolorowe wymagają wyższego poziomu wiedzy operatora. Kluczowe obszary wymagające dodatkowego szkolenia obejmują:

• Zarządzanie parametrami podwójnego wtrysku: Każda jednostka wtryskowa ma niezależne profile ciśnienia, prędkości, temperatury i rozrządu, które muszą być prawidłowo ustawione i wyważone.
• Konserwacja systemu rotacji formy: Mechanizm płyty obrotowej wymaga okresowej kontroli łożysk, sworzni wyrównujących oraz siłowników hydraulicznych lub serwomechanizmów obrotowych.
• Procedury oczyszczania materiału: Opróżnianie dwóch beczek pomiędzy zmianami koloru lub materiału wymaga więcej materiału i czasu niż maszyna jednobębenkowa.
• Walidacja procesu: Walidacja części dwukolorowej zazwyczaj wymaga bardziej rozbudowanych przebiegów kwalifikacyjnych, szczególnie w branżach regulowanych, takich jak medycyna czy motoryzacja.

Często zadawane pytania

P1: Czy maszyna jednokolorowa może uzyskać taki sam wynik jak wtryskarka dwukolorowa z dodatkowymi etapami?

Maszyna jednokolorowa może wytwarzać części z wielu materiałów poprzez formowanie wtryskowe lub montaż sekwencyjny, ale siła wiązania, wydajność cyklu i spójność wymiarowa będą na ogół gorsze. W przypadku wielkoseryjnej produkcji klejonych części z wielu materiałów, dwukolorowa wtryskarka jest rozwiązaniem specjalnie zaprojektowanym.

P2: Jaka jest typowa oszczędność energii w przypadku energooszczędnej dwukolorowej wtryskarki w porównaniu z konwencjonalnym modelem hydraulicznym?

Serwohydrauliczne, energooszczędne wtryskarki dwukolorowe zazwyczaj zmniejszają zużycie energii o 30–50% w porównaniu do modeli hydraulicznych o stałej prędkości. Warianty całkowicie elektryczne mogą zapewnić oszczędności do 60% w optymalnych warunkach pracy.

P3: Ile czasu zajmuje projektowanie i produkcja formy dwukolorowej w porównaniu do formy standardowej?

Zazwyczaj wymagają formy dwukolorowe 8–14 tygodni dla narzędzia produkcyjnego, w porównaniu do 4–8 tygodni dla standardowej formy jednokolorowej, ze względu na dodatkową inżynierię wymaganą w przypadku systemu wnęki obrotowej i konstrukcji z podwójną bramą.

P4: Czy wszystkie kombinacje materiałów nadają się do dwukolorowego formowania wtryskowego?

Nie. Obydwa materiały muszą mieć zgodne temperatury przetwarzania i wystarczające powinowactwo chemiczne na granicy faz. Typowe udane połączenia obejmują ABS/TPE, PC/TPU i PP/TPO. Niekompatybilne materiały będą powodować słabe wiązania lub uszkodzenia związane z rozwarstwianiem, dlatego przed przystąpieniem do stosowania narzędzi należy je zweryfikować na podstawie danych dostawców materiałów i testów procesów.

P5: Czy dwukolorowa wtryskarka nadaje się do produkcji niskoseryjnej lub prototypowej?

Ogólnie rzecz biorąc, maszyny dwukolorowe najlepiej nadają się do produkcji średnio- i wielkoseryjnej, gdzie inwestycja w oprzyrządowanie i złożoność maszyny są uzasadnione oszczędnościami na jednostkę i wymaganiami jakościowymi. W przypadku prototypowania lub bardzo małych serii obtrysk na standardowej jednokolorowej maszynie przy użyciu wstępnie uformowanych wkładek jest zazwyczaj bardziej opłacalny.

P6: Jak działa mechanizm płyty obrotowej na wtryskarce dwukolorowej?

Po wtryśnięciu i częściowym schłodzeniu pierwszego strzału, ruchoma płyta (z przymocowaną połową rdzenia formy) obraca się o 180 stopni wokół swojej środkowej osi. Podłoże pierwszego wtrysku jest teraz umieszczane przed wnęką drugiej jednostki wtryskowej. Forma ponownie się zamyka, wokół lub nad podłożem wtryskiwany jest drugi materiał, a po schłodzeniu następuje wyrzucenie gotowej części dwumateriałowej. Wgłębienie pierwszego wtrysku jednocześnie otrzymuje nowy zastrzyk pierwszego strzału, co oznacza, że ​​obie wgłębienia są produktywne w każdym cyklu.
