Wtryskarki: rodzaje, komponenty, proces i przewodnik po wyborze

Maszyny do formowania wtryskowego : Wybór, proces, oprzyrządowanie i rozwiązywanie problemów

Dlamowanie wtryskowe jest podstawą nowoczesnej produkcji, produkującej wszystko, od zakrętek do butelek i produktów konsumenckich po obudowy urządzeń medycznych. Jeśli oceniasz produkty do wtryskarek lub określenie nowej linii produkcyjnej, zrozumienie maszyny, narzędzi, materiałów i zmiennych procesu może pomóc uniknąć kosztownych błędów i szybciej uzyskać spójne części.

Co to jest wtryskarka?

An wtryskarka to system produkcyjny, który topi tworzywo sztuczne, wtryskuje je do gniazda formy, pakuje pod ciśnieniem, chłodzi i wyrzuca gotową część. Prawo urządzenia do formowania wtryskowego może poprawić jakość części, zmniejszyć ilość złomu i zwiększyć wydajność produkcji, szczególnie w przypadku zastosowań wielkoseryjnych.

Typowa komórka produkcyjna do formowania wtryskowego składa się z:

• Maszyna do formowania: Jednostka zaciskowa i jednostka wtryskowa
• Forma: Oprzyrządowanie produkcyjne tworzące część
• Obsługa materiałów: Suszarka, ładowarka, blender i powiązany sprzęt
• Chłodzenie: Urządzenia chłodnicze, termolatory i urządzenia do kontroli temperatury formy
• Automatyzacja: Roboty, przenośniki, systemy kontroli wizyjnej i obsługi części

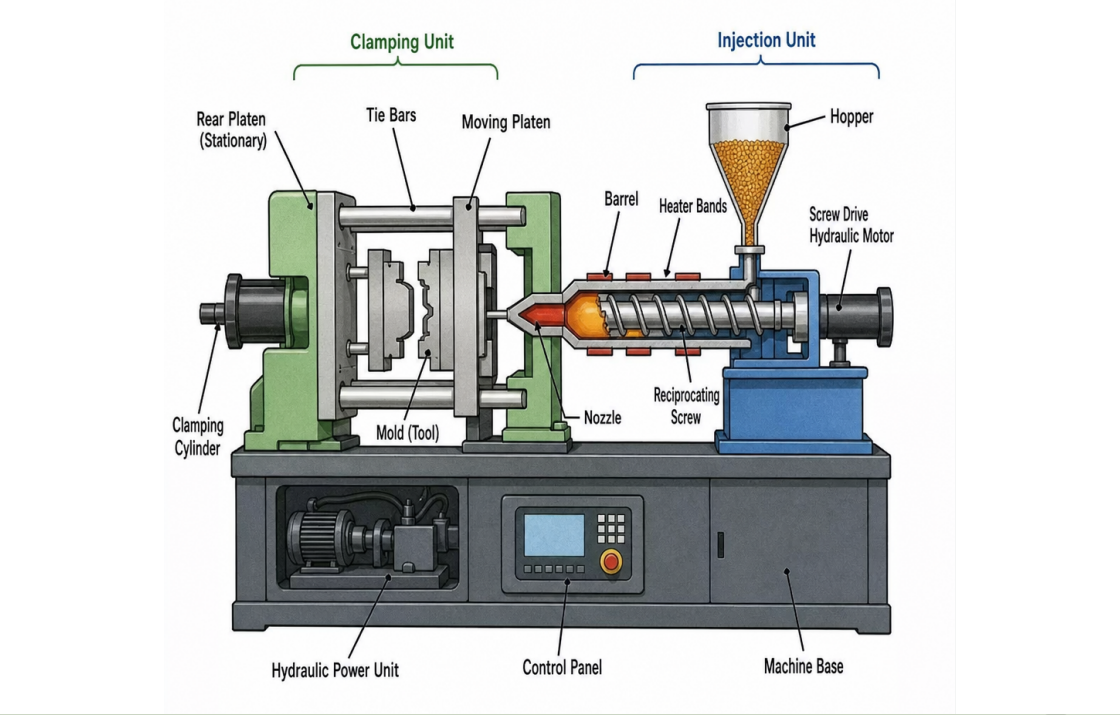

Części i funkcje maszyn do formowania wtryskowego

Zrozumienie wtryskarka parts and functions jest ważne przy rozwiązywaniu problemów, konserwacji, wyborze sprzętu i optymalizacji procesów.

Zbiornik i gardło paszowe

The zbiornik przechowuje i podaje żywicę do maszyny. Gardziel podająca przenosi materiał do beczki i musi być odpowiednio zarządzana, aby zapobiec mostkowaniu lub nierównomiernemu podawaniu. Materiały higroskopijne zazwyczaj wymagają: suszarka do materiału przed przetworzeniem.

Opaski na beczki i grzejniki

The beczka zawiera ślimak i zapewnia środowisko, w którym topi się polimer. Opaski grzewcze utrzymać wymagany profil temperatury w całej beczce.

Wkręć i sprawdź pierścień

The śruba uplastycznia, miesza i dozuje polimer. The sprawdź pierścień pomaga zapobiegać cofaniu się stopionego materiału podczas wtrysku, zapewniając stałą wielkość wtrysku i powtarzalność.

Dysza

The dysza przenosi stopione tworzywo sztuczne z cylindra do tulei wlewowej formy. Konstrukcja dyszy i temperatura muszą odpowiadać materiałowi, formie i zastosowaniu.

Napęd jednostki wtryskowej

Jednostka wtryskowa może być używana technologię napędu hydraulicznego, serwohydraulicznego lub elektrycznego do sterowania obrotami ślimaka i ruchem wtrysku.

Jednostka zaciskowa

The zespół zaciskowy łącznie z płytami dociskowymi i cięgłami, otwiera i zamyka formę oraz zapewnia wystarczającą siłę zacisku, aby wytrzymać ciśnienie wnęki podczas wtryskiwania i pakowania.

System wyrzutowy

The system wyrzutowy usuwa wypraską część z rdzenia. Właściwy czas i siła wypychacza są niezbędne, aby zapobiec przywieraniu, deformacji, wybieleniu pod wpływem naprężeń lub uszkodzeniu części.

Sterowanie i czujniki

Używają nowoczesnych maszyn sterowniki i czujniki do monitorowania i regulacji ciśnienia wtrysku, prędkości, temperatury, położenia ślimaka, czasu cyklu, alarmów i receptur procesowych.

Rodzaje wtryskarek

Porównując rodzaje wtryskarek należy wziąć pod uwagę wymaganą precyzję, prędkość, zużycie energii, materiał, geometrię części, wielkość produkcji i środowisko operacyjne.

Wtryskarki elektryczne a hydrauliczne

Wtryskarki elektryczne są powszechnie wybierane, gdy ważna jest wysoka precyzja, powtarzalność, czystość i efektywność energetyczna.

Do zalet maszyn elektrycznych zalicza się:

• Wysoka dokładność pozycjonowania
• Doskonała powtarzalność od strzału do strzału
• Niższe zużycie energii w wielu zastosowaniach
• Niski poziom hałasu podczas pracy
• Przydatność do czystych i kontrolowanych środowisk produkcyjnych

Potencjalne ograniczenia obejmują:

• Wyższy początkowy koszt wyposażenia
• Ograniczenia zastosowania w przypadku niektórych wymagań dotyczących bardzo dużych tonażów lub ekstremalnych obciążeń

Wtryskarki hydrauliczne są szeroko stosowane do dużych części i wymagających zastosowań przemysłowych.

Zalety obejmują:

• Szeroki zakres dostępnych sił zaciskania
• Wysoka wydajność w zastosowaniach wymagających dużych obciążeń
• Elastyczne możliwości procesu
• Sprawdzona technologia i bogate doświadczenie serwisowe

Potencjalne rozważania obejmują:

• Wyższe zużycie energii w porównaniu z wieloma nowoczesnymi systemami elektrycznymi
• Konserwacja oleju hydraulicznego
• Większa dbałość o czystość i kontrolę wycieków

Wtryskarki hybrydowe i serwo

Korzysta z wielu nowoczesnych maszyn systemy hybrydowe lub serwohydrauliczne . Korzyści z formowania wtryskowego serwonapędów mogą obejmować:

• Mniejsze zużycie energii w porównaniu z konwencjonalnymi układami hydraulicznymi
• Szybsza i bardziej precyzyjna kontrola ruchu
• Niższe wytwarzanie ciepła
• Poprawiona stabilność procesu
• Lepsza kontrola w wymagających zastosowaniach związanych z formowaniem

Wtryskarki specjalistyczne

W zależności od aplikacja do formowania wtryskowego tworzyw sztucznych może być wymagany specjalistyczny sprzęt, w tym:

• Szybkie maszyny pakujące
• Maszyny formierskie wielokomponentowe i 2K
• Wstaw maszyny do formowania
• Wtryskarki LSR
• Maszyny do mikroformowania

Dane techniczne maszyn do formowania wtryskowego tworzyw sztucznych

Warunki wtryskarka do tworzyw sztucznych i wtryskarka tworzyw sztucznych są często używane zamiennie. Jednak przy porównywaniu sprzętu specyfikacja zakupowa powinna być dokładna.

Ważne parametry obejmują:

• Siła zacisku: kN lub ton
• Rozmiar strzału: gramy lub uncje
• Średnica śruby: mm
• Śruba stosunek L/D
• Ciśnienie wtrysku
• Prędkość wtrysku
• Plastyfikacja i stopień odzysku
• Wymiary płyty
• Rozstaw ściągaczy
• Minimalna i maksymalna grubość formy
• Maksymalne światło dzienne
• Skok i siła wyrzutnika

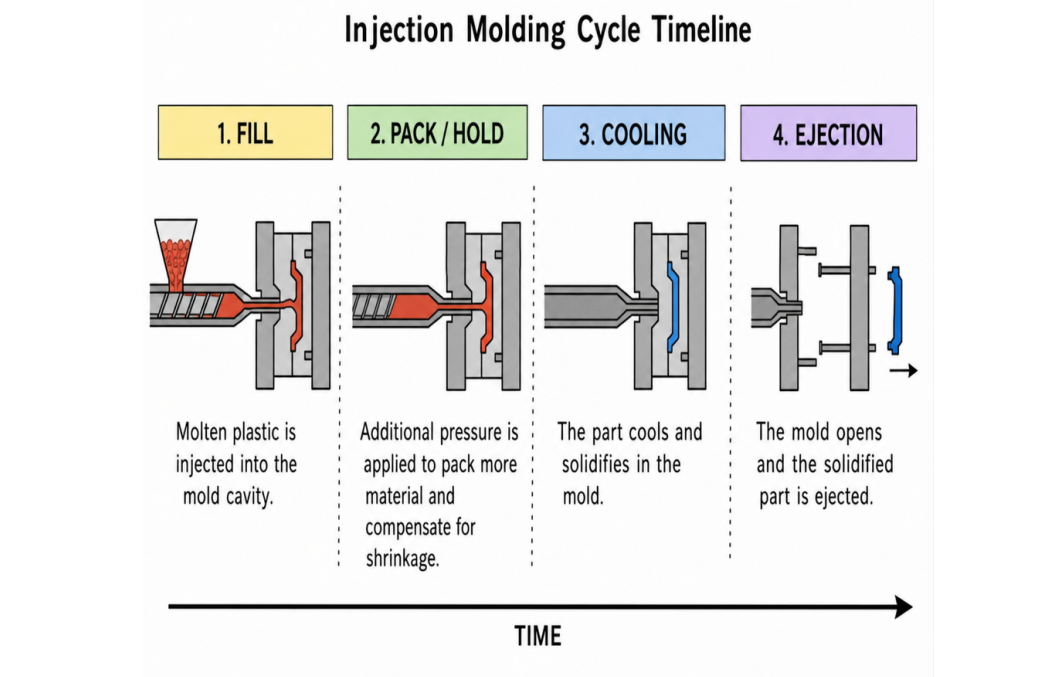

Proces formowania wtryskowego krok po kroku

Zrozumienie the Proces formowania wtryskowego krok po kroku ułatwia identyfikację zmiennych wpływających na jakość i czas cyklu.

1. Przygotowanie materiału

W razie potrzeby osusz żywicę i utrzymuj poziom wilgoci określony przez producenta. Nieprawidłowe przygotowanie materiału może powodować rozwarstwienia, kruchość, niestabilność wymiarową i inne wady.

2. Plastyfikacja

Śruba obraca się i topi polimer. Ciśnienie wsteczne można regulować w celu poprawy mieszania i konsystencji stopu.

3. Zamykanie formy i tworzenie zacisku

Forma zamyka się, a zacisk wytwarza wystarczającą siłę przed rozpoczęciem wtrysku.

4. Wypełnienie

Do wnęki wtryskiwany jest stopiony polimer. Prędkość wtrysku, ciśnienie, temperatura stopu, temperatura formy i zachowanie przepływu wszystko to wpływa na wydajność napełniania.

5. Pakowanie i przechowywanie

Ciśnienie pakowania i trzymania kompensuje skurcz materiału, gdy brama pozostaje otwarta. Celem jest osiągnięcie wymaganej masy i wymiarów części bez nadmiernych naprężeń.

6. Chłodzenie

Chłodzenie jest często jednym z największych czynników wpływających na całkowity czas cyklu. Grubość ścianki, temperatura formy, konstrukcja kanału chłodzącego i przepływ chłodziwa silnie wpływają na wydajność chłodzenia.

7. Otwarcie formy

Forma otwiera się po wystarczającym ochłodzeniu. Kontrolowany ruch formy pomaga zapobiegać oporowi części, deformacjom lub sklejaniu się pod wpływem podciśnienia.

8. Wyrzucanie i obsługa części

Kołki wypychające, powietrze, roboty lub inne systemy usuwają uformowaną część. Zautomatyzowana obsługa może poprawić konsystencję i skrócić czas otwarcia formy.

9. Powtórz cykl

Maszyna powraca na początek cyklu. Celem jest stabilne i powtarzalne okno procesowe , zamiast po prostu osiągnąć możliwie najkrótszy cykl.

Przykłady części z tworzyw sztucznych formowanych wtryskowo

Różne geometrie części stawiają różne wymagania maszynie i formie.

Kontenery cienkościenne

Wymagane jest opakowanie cienkościenne wysoka prędkość wtrysku, stabilna temperatura stopu, skuteczne odpowietrzanie i krótkie czasy cykli .

Obudowy przekładni

Obudowy przekładni wymagają ścisłej kontroli wymiarów, spójnego uszczelnienia i zrównoważonego chłodzenia, aby zminimalizować wypaczenia.

Złącza

Złącza often require wąskie tolerancje wymiarowe, stała wielkość wtrysku, skuteczne odpowietrzanie i niezawodne ustawienie formy .

Komponenty medyczne

Elementy medyczne mogą wymagać walidacja procesu, identyfikowalność materiałów, kontrolowane środowiska produkcyjne i szczegółowe dane procesu .

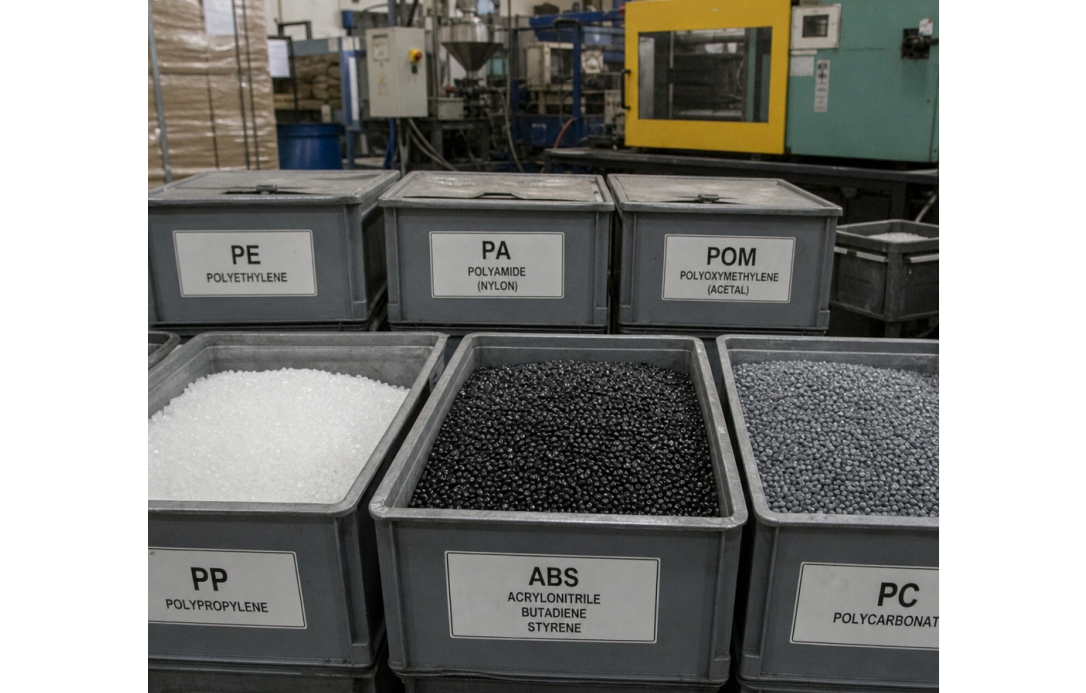

Najlepsze materiały do formowania wtryskowego

Wybór najlepsze materiały do formowania wtryskowego zależy od wytrzymałości mechanicznej, odporności chemicznej, wymagań temperaturowych, wyglądu, stabilności wymiarowej, kosztów i wymagań prawnych.

PP i PE

Polipropylen (PP) i polietylen (PE) to ekonomiczne materiały o dobrej odporności chemicznej. PP jest również szeroko stosowany w zastosowaniach wymagających żywych zawiasów.

ABS

ABS oferuje użyteczną kombinację wytrzymałości, wyglądu i przetwarzalności, dzięki czemu jest powszechny w obudowach konsumenckich i komponentach przemysłowych.

komputer

Poliwęglan (PC) zapewnia wysoką odporność na uderzenia i może zapewnić doskonałą przejrzystość, chociaż generalnie wymaga bardziej wymagających warunków przetwarzania niż żywice dostępne na rynku.

PA/Nylon

Poliamid (PA lub nylon) zapewnia wytrzymałość i odporność na zużycie. Szczególnie ważna jest kontrola wilgoci i odpowiednie suszenie.

POM/acetal

POM (acetal) zapewnia niskie tarcie, dobrą stabilność wymiarową i odporność na zużycie, dzięki czemu nadaje się do przekładni i precyzyjnych elementów mechanicznych.

PEEK i PEI

PEEK i PEI to wysokowydajne polimery konstrukcyjne stosowane w wymagających środowiskach temperaturowych, chemicznych i mechanicznych. Wymagają odpowiednio zaprojektowanego oprzyrządowania i możliwości obróbki w wysokiej temperaturze.

Wskazówka: Wybór materiału należy zawsze oceniać łącznie z projektem bramy, wentylacją, chłodzeniem, temperaturą formy oraz możliwościami maszyny w zakresie ciśnienia i temperatury.

Przewodnik projektowania form wielogniazdowych

A przewodnik projektowania form wielogniazdowych powinien koncentrować się na zwiększaniu wydajności bez wprowadzania nadmiernej wrażliwości procesu lub ryzyka konserwacyjnego.

Kluczowe kwestie obejmują:

• Bilans biegacza: Utrzymuj stały przepływ do każdej jamy
• Projekt bramy: Kontroluj ścinanie, zachowanie wypełniania i zamarzanie bramy
• Wentylacja: Zapewnij skuteczne odprowadzanie gazu z każdej wnęki
• Chłodzenie: Utrzymuj stałą temperaturę we wszystkich ubytkach
• Integralność linii podziału: Zapobiegaj powstawaniu błysków i utrzymuj wyrównanie formy
• Dostęp konserwacyjny: Spraw, aby narzędzia wysokokawitacyjne były praktyczne w obsłudze

Podczas skalowania z jednej lub dwóch wgłębień do 8, 16, 32 lub 64 wnęki sprawdzić, czy wtryskarka posiada wystarczające:

• Pojemność strzału z odpowiednią poduszką
• Szybkość wtrysku przy jednoczesnym wypełnianiu ubytków
• Zdolność plastyfikująca
• Siła zacisku
• Miejsce na montaż formy

Jak wybrać wtryskarkę

Przy ustalaniu jak wybrać wtryskarkę , zacznij od część, materiał i forma zamiast wybierać maszynę wyłącznie na podstawie tonażu katalogowego.

Wymagania produkcyjne

Zdefiniuj:

• Roczna wielkość produkcji
• Wymagany czas cyklu
• Liczba ubytków
• Oczekiwany czas sprawności
• Docelowy poziom złomu
• Wymagany poziom automatyzacji

Wymagania materiałowe

Oceń:

• Lepkość żywicy
• Temperatura topnienia
• Temperatura formy
• Wymagania dotyczące suszenia
• Zawartość zbrojenia lub wypełniacza
• Charakterystyka korozyjna lub ścierna

Siła zacisku

Oszacuj wymagane siła zacisku w oparciu o przewidywaną powierzchnię części, ciśnienie we wnęce, materiał i warunki procesu. Unikaj zarówno niewystarczającego tonażu, jak i niepotrzebnego przewymiarowania.

Rozmiar strzału

Wybierz maszynę, która może wyprodukować wymagany strzał przy zachowaniu rozsądnego zasięgu działania. Unikaj ciągłej pracy na skrajnych granicach jednostki wtryskowej.

Prędkość i ciśnienie wtrysku

Wtrysk o dużej prędkości może mieć kluczowe znaczenie części cienkościenne, duże długości przepływu i wymagające wzorce napełniania . Sprawdź, czy maszyna może osiągnąć wymaganą prędkość wtrysku bez przekraczania limitów ciśnienia i prędkości.

Wymiary formy

Sprawdź:

• Wymiary płyty
• Rozstaw ściągaczy
• Zakres grubości formy
• Maksymalne światło dzienne
• Specyfikacja wyrzutnika
• Pojemność formy

Monitorowanie procesu

W przypadku wymagających zastosowań należy rozważyć monitorowanie ciśnienia w komorze, monitorowanie temperatury, rejestracja danych, limity alarmowe i zarządzanie recepturami .

Kompatybilność automatyki

Jeśli planowana jest automatyzacja, sprawdź zgodność z:

• Interfejsy robota
• Oprzyrządowanie na końcu ramienia
• Przenośniki
• Kontrola wzroku
• Separacja części
• Systemy bezpieczeństwa

Kupno używanej wtryskarki

Jeśli szukasz wtryskarka for sale , oceń stan maszyny, a nie skupiaj się tylko na jej cenie zakupu.

Żądanie:

• Godziny pracy
• Zapisy konserwacji
• Pomiary zużycia ślimaka i lufy
• Stan oleju hydraulicznego , tam gdzie ma to zastosowanie
• Wersja kontrolera
• Stan instalacji elektrycznej
• Dostępność części zamiennych
• Historia serwisu
• Dowód powtarzalności procesu

Jeśli to możliwe, przed zakupem uruchom maszynę z reprezentatywną formą lub rzeczywistą formą produkcyjną.

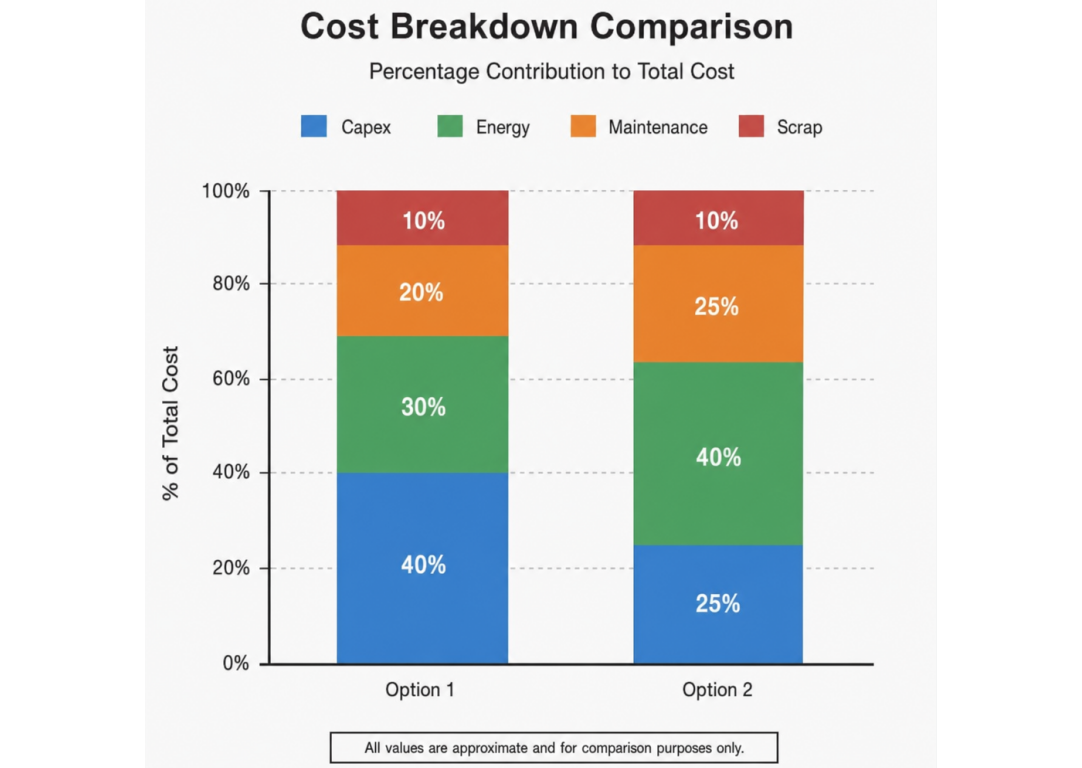

Porównanie kosztów wtryskarek

An wtryskarka cost comparison należy wziąć pod uwagę całkowity koszt posiadania, a nie samą początkową cenę zakupu.

Do głównych czynników kosztotwórczych zalicza się:

• Architektura maszyny: elektryczna, hydrauliczna lub hybrydowa
• Siła zacisku
• Pojemność strzału
• Możliwość automatyzacji
• Systemy bezpieczeństwa
• Funkcje kontrolera
• Monitorowanie procesu
• Pakiety precyzyjne
• Lokalny zasięg usług
• Gwarancja
• Dostępność części zamiennych

Weź również pod uwagę koszty bieżące, takie jak:

• Zużycie energii
• Wymagania dotyczące chłodzenia
• Konserwacja zapobiegawcza
• Części zamienne
• Szkolenie
• Uruchomienie
• Przestój
• Złom
• Efektywność produkcji

Maszyna o wyższej cenie zakupu może mieć inny ogólny profil ekonomiczny po uwzględnieniu zużycia energii, konserwacji, produktywności i przestojów.

Wady i rozwiązania formowania wtryskowego

Większość wad formowania można przypisać problemom związanym z formowaniem napełnianie, pakowanie, chłodzenie, stan materiału, odpowietrzanie lub projekt formy .

Błysk

Możliwe przyczyny obejmują nadmierne ciśnienie wnęki, niewystarczającą siłę zacisku, uszkodzenie linii podziału, niewspółosiowość formy lub nadmierne zużycie.

Sprawdź:

• Ciśnienie wtrysku
• Prędkość wtrysku
• Siła zacisku
• Stan linii podziału
• Wyrównanie formy
• Zużycie pleśni

Znaki zlewu

Możliwe przyczyny obejmują niewystarczające uszczelnienie, przedwczesne zamrożenie bramy, nadmierną lokalną grubość ścianki lub niewystarczające chłodzenie.

Potencjalne korekty obejmują:

• Optymalizacja ciśnienia pakowania i trzymania
• Zwiększenie efektywnego czasu pakowania
• Ulepszenie projektu bramy
• Poprawa chłodzenia
• Zmniejszenie nadmiernej grubości żeber lub ścianek

Wypaczenie

Wypaczenie is often related to nierównomierne chłodzenie, zróżnicowany skurcz, nadmierna orientacja molekularna lub niezrównoważone upakowanie .

Sprawdź symetrię temperatury formy, wydajność chłodzenia, warunki upakowania i orientację przepływu.

Spalić ślady

Mogą wskazywać ślady po oparzeniach uwięziony gaz i niewystarczająca wentylacja , szczególnie pod koniec wypełnienia.

Sprawdź:

• Otwory wentylacyjne
• Czystość wentylacji
• Prędkość wtrysku near the end of fill
• Lokalizacje pułapek gazowych
• Stan materialny

Splay i srebrne smugi

Przyczyną może być rozprysk wilgoć, nadmierne ścinanie, zanieczyszczenie lub słaba wentylacja .

Sprawdź suszenie żywicy, postępowanie z materiałem, stan ślimaka i parametry przetwarzania.

Linie spawalnicze

Linie spoin powstają, gdy spotykają się oddzielne fronty stopu.

Możliwe ulepszenia procesów obejmują:

• Regulacja temperatury topnienia
• Regulacja temperatury formy
• Optymalizacja prędkości wtrysku
• Poprawa wentylacji
• Sprawdzanie lokalizacji bramy

Rozwiązywanie problemów z formowaniem krótkim wtryskiem

For formowanie krótkim wtryskiem , sprawdzaj systematycznie następujące obszary.

1. Materiał i suszenie

Sprawdź rodzaj żywicy, poziom wilgoci, stopień przemiału, przepływ materiału i stan systemu podawania.

2. Temperatura topnienia

Sprawdź, czy temperatura stopu nie jest zbyt niska i sprawdź temperaturę w strefie beczki, termopary, wydajność grzejnika i zachowanie plastyfikatora.

3. Prędkość i ciśnienie wtrysku

Ustal, czy maszyna osiąga swój maksymalne ciśnienie wtrysku lub ograniczenie prędkości zanim ubytek zostanie wypełniony.

4. Odpowietrzanie i odwadniacze gazowe

Zablokowane lub nieodpowiednie otwory wentylacyjne mogą uniemożliwić całkowite napełnienie. Oczyść istniejące otwory wentylacyjne i sprawdź lokalizację odwadniaczy.

5. Ograniczenia dotyczące bramek i prowadnic

Sprawdź bramę, prowadnicę, wlew i obszar zimnego ślimaka pod kątem ograniczeń lub nieprawidłowych wymiarów.

6. Rozmiar poduszki i strzału

Sprawdź wielkość wtrysku, stabilność poduszki i działanie pierścienia kontrolnego. Nierówna poduszka może wskazywać na problem z jednostką wtryskową lub śrubą/pierścieniem kontrolnym.

Jak skrócić czas cyklu formowania wtryskowego

Do skrócić czas cyklu formowania wtryskowego skoncentruj się szczególnie na chłodzeniu i obsłudze części, zachowując jednocześnie ich jakość.

Zoptymalizuj chłodzenie formy

Popraw układ kanałów chłodzących, przepływ chłodziwa, turbulencje i bliskość formowanej części.

Zoptymalizuj pakowanie i przechowywanie

Skróć opakowanie i przytrzymaj dopiero po potwierdzeniu czas zamarzania bramy i stabilność części masy . Zbyt agresywne skracanie czasu przetrzymywania może zwiększyć zapadnięcia, skurcz i różnice wymiarowe.

Popraw wentylację

Skuteczne odpowietrzanie może umożliwić szybsze napełnianie, jednocześnie redukując ślady przypaleń i defekty uwięzionego gazu.

Ulepsz automatyzację

Roboty i zautomatyzowana obsługa części mogą zapewnić spójne usuwanie i zmniejszyć opóźnienia w otwieraniu i zamykaniu formy.

Zoptymalizuj wyrzut

Właściwy czas wypychacza, skok i zwolnienie części mogą zapobiec sklejaniu się i niepotrzebnym opóźnieniom cykli.

Ważne: Krótszy cykl oznacza poprawę tylko wtedy, gdy jakość pozostaje stabilna. Monitoruj OEE, ilość złomów, masa części, zmienność wymiarów i przestoje , a nie sam czas cyklu.

Standardy formowania wtryskowego klasy medycznej

W przypadku regulowanych komponentów medycznych, standardy formowania wtryskowego klasy medycznej wymaga znacznie więcej niż tylko wytwarzanie wizualnie akceptowalnych części.

Planowanie produkcji może obejmować:

• Walidacja procesu IQ/OQ/PQ
• Identyfikowalność materiału
• Kontrola partii
• Kontrolowana obsługa materiałów
• W razie potrzeby kompatybilność z pomieszczeniami czystymi
• Kalibrowany sprzęt pomiarowy
• Zarządzanie zmianami
• Monitorowanie procesu
• Zarządzanie alarmami
• Przechowywanie danych produkcyjnych

W przypadku tych zastosowań należy położyć nacisk na wybór maszyny powtarzalność, kontrolę procesu, identyfikowalność i przechwytywanie danych , a nie tylko ograniczać tonaż.

Ostateczne dania na wynos

Skuteczne formowanie wtryskowe zależy od wyrównania maszyna, forma, materiał i proces .

Prawo wtryskarka do tworzyw sztucznych powinien zapewniać wystarczającą siłę zacisku, zdolność wtrysku, kompatybilność formy, kontrolę procesu i powtarzalność dla zamierzonego zastosowania. Jednocześnie forma musi zapewniać skuteczne napełnianie, odpowietrzanie, chłodzenie i wyrzucanie.

Skorzystaj z cyklu formowania wtryskowego — napełnij, zapakuj, ostudź i wyjmij — jako ramy optymalizacji. Kiedy pojawią się defekty, traktuj je jako sygnały procesowe, które mogą wskazywać na problemy wilgotność, ciśnienie, temperatura, przepływ powietrza, zachowanie materiału lub równowaga chłodzenia .

Dzięki zdyscyplinowanemu doborowi maszyn, dobrze zaprojektowanemu oprzyrządowaniu, kontrolowanym materiałom i systematycznemu monitorowaniu procesów producenci mogą doskonalić się powtarzalność, zmniejszenie ilości odpadów, skrócenie czasu cykli i skalowanie produkcji z większą pewnością .
